Пульт от ТВ-бокса выключает телевизор: фикс HDMI-CEC

Технология HDMI-CEC (Consumer Electronics Control) создавалась для максимального удобства: чтобы при включении ТВ-приставки автоматически загорался экран телевизора, а громкость аудиосистемы регулировалась одним пультом.

Однако на практике в сервисный центр регулярно обращаются со следующими симптомами:

• Нажимаете кнопку выключения на пульте приставки, а телевизор намертво гаснет.
• Выключаете телевизор перед сном, а приставка продолжает работать и греться в тумбе.
• Телевизор самопроизвольно включается ночью из-за фоновой активности медиаплеера.
• Саундбар по каналу eARC перестает регулировать звук из-за зависания шины управления.

В этой сервисной инструкции разберем логику работы шины CEC, опкоды протокола и пошагово настроим синхронизацию под ваш сценарий.

---

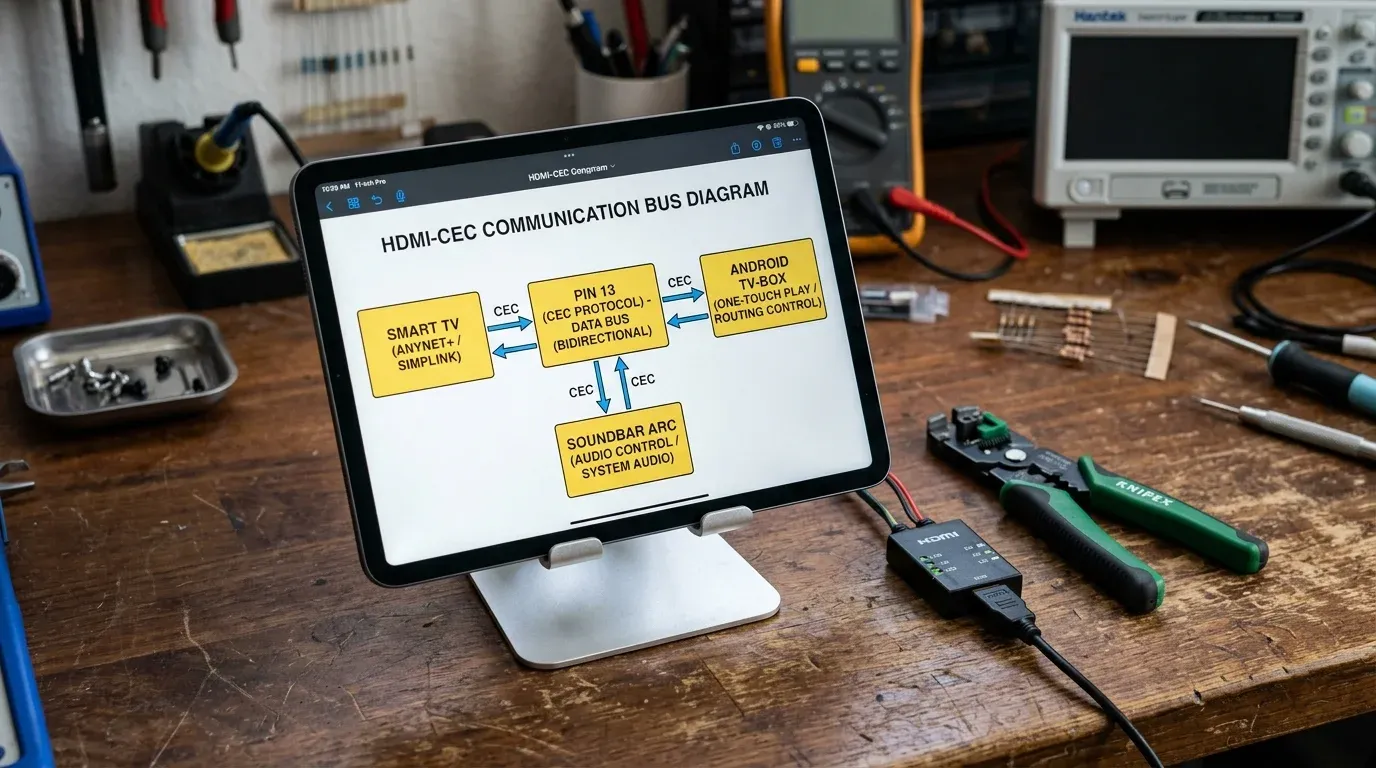

Как работает шина HDMI-CEC: физика 13-го контакта

В любом стандартном кабеле HDMI за передачу команд управления отвечает 13-й контакт (CEC Line). Это однопроводная двунаправленная шина с подтяжкой к напряжению 3.3 В, по которой устройства обмениваются шестнадцатеричными пакетами (opcodes):

Главные команды протокола CEC:

• One-Touch Play (0x04 / 0x0D): Приставка сообщает телевизору: «Я проснулась, переключи вход на мой HDMI-порт и включи экран».
• System Standby (0x36): Приставка или ТВ передает широковещательный сигнал: «Я выключаюсь, всем подключенным устройствам перейти в спящий режим».
• Set Stream Path (0x86): Маршрутизация аудиопотока на ресивер или саундбар.
• User Control Pressed (0x44): Передача нажатий стрелок, кнопок громкости и воспроизведения.

Торговые названия технологии у производителей:

Бренд ТВ	Фирменное название CEC	Где искать в меню
Samsung	Anynet+ (HDMI-CEC)	Настройки → Общие → Диспетчер внешних устройств
LG	SimpLink (HDMI-CEC)	Настройки → Все настройки → Подключение → Настройки HDMI
Sony	BRAVIA Sync	Настройки → Входы и внешние устройства → Настройка BRAVIA Sync
Philips	EasyLink	Настройки → Общие настройки → EasyLink
TCL / Hisense	HDMI-CEC / CEC Control	Настройки системы → Входы → Управление CEC

Если на приставке наблюдаются проблемы с разрешением в онлайн-кинотеатрах, изучите наше руководство по сертификации Widevine L1 и DRM на Android TV.

---

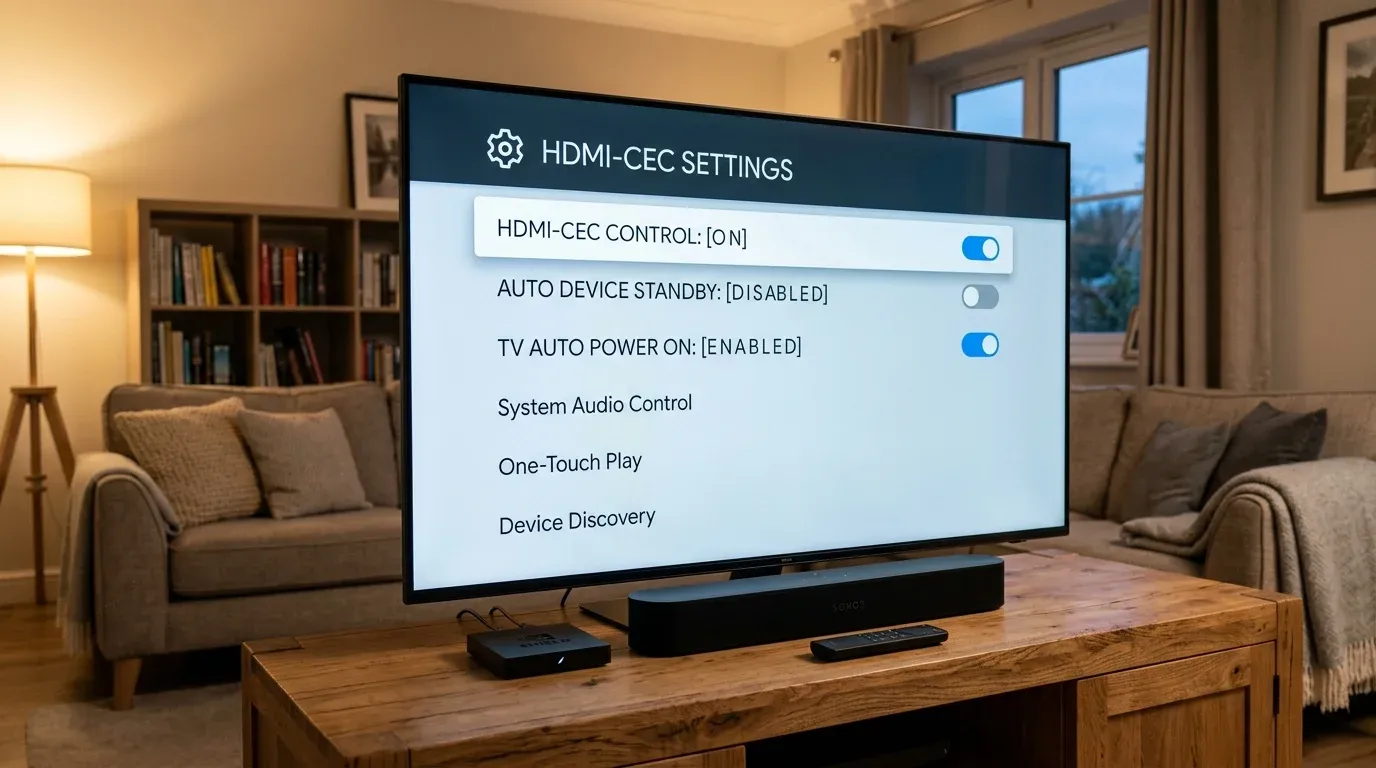

Пошаговая настройка HDMI-CEC на Android TV и ТВ-боксе

Чтобы пульт приставки не выключал телевизор принудительно, настройте выборочную синхронизацию:

Настройка в чистом Android TV / Google TV:

1. Перейдите в «Настройки» → «Экран и звук» → «HDMI-CEC» (на некоторых прошивках: «Настройки устройства» → «Входы»).
2. Включите главный переключатель «Управление по HDMI (CEC)».
3. Отключите тумблер «Автовыключение ТВ» (TV Auto Power Off / Device Standby): Теперь при выключении приставки телевизор останется включенным.
4. Включите «Включение ТВ одним касанием» (One-Touch Play): При нажатии кнопки Домой на пульте приставки телевизор включится сам.
5. Оставьте активной опцию «Управление громкостью» (Volume Control): Пульт приставки продолжит регулировать звук ТВ или саундбара.

Тонкая настройка на прошивках SlimBOX и Ugoos:

В прошивках Ugoos и Slimbox реализован расширенный конфигуратор CEC:

• CEC Switch: Включено
• One Key Play (Автоматическое включение ТВ): Включено
• One Key Power Off (Выключение ТВ при сне приставки): ОТКЛЮЧЕНО
• Wake up by TV (Пробуждение приставки при включении ТВ): Включено

Для плавной картинки без дрожания частоты кадров настройте системный автофреймрейт AFRd на Android TV.

---

Диагностика и управление CEC через ADB

Для точной проверки статуса службы и отключения паразитных команд выполните команды через ADB-терминал:

# Дамп текущего состояния шины HDMI-CEC (логический и физический адрес, маршрутизация)
adb shell dumpsys hdmi_control

# Принудительное отключение отправки команды Standby на ТВ
adb shell cmd hdmi_control set_option power_control_mode none

# Включение сквозного управления громкостью саундбара
adb shell cmd hdmi_control set_option volume_control_enabled 1

---

Аппаратные сбои: мультиметр и CEC-Less блокираторы

Если программные настройки не помогают, причина кроется в аппаратных утечках:

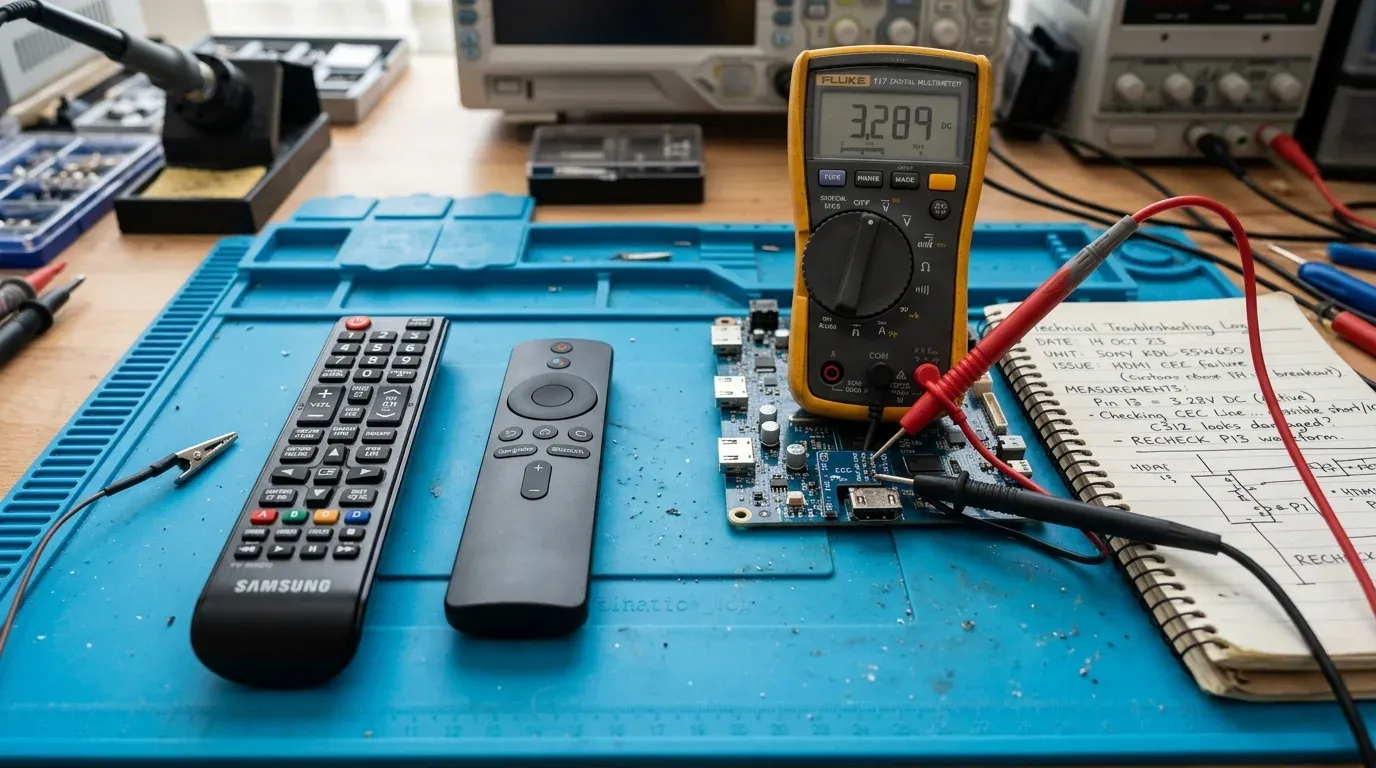

1. Замеры напряжения мультиметром на разъеме HDMI:

• Pin 13 (CEC): В режиме покоя напряжение должно составлять 3.25–3.35 В. При нажатии кнопок на пульте напряжение импульсно проседает до 0.5 В. Если на 13-м контакте висит 0 В — линия закорочена на землю некачественным кабелем.
• Pin 18 (+5V Power): Должно быть строго +4.8…5.2 В. Если приставка выдает паразитные 5V в выключенном состоянии, контроллер ТВ зависает.
• Pin 19 (Hot Plug Detect): Сигнализирует о подключении экрана (+5 В при включенном ТВ).

2. Аппаратный блокиратор 13-го пина (CEC-Less Adapter):

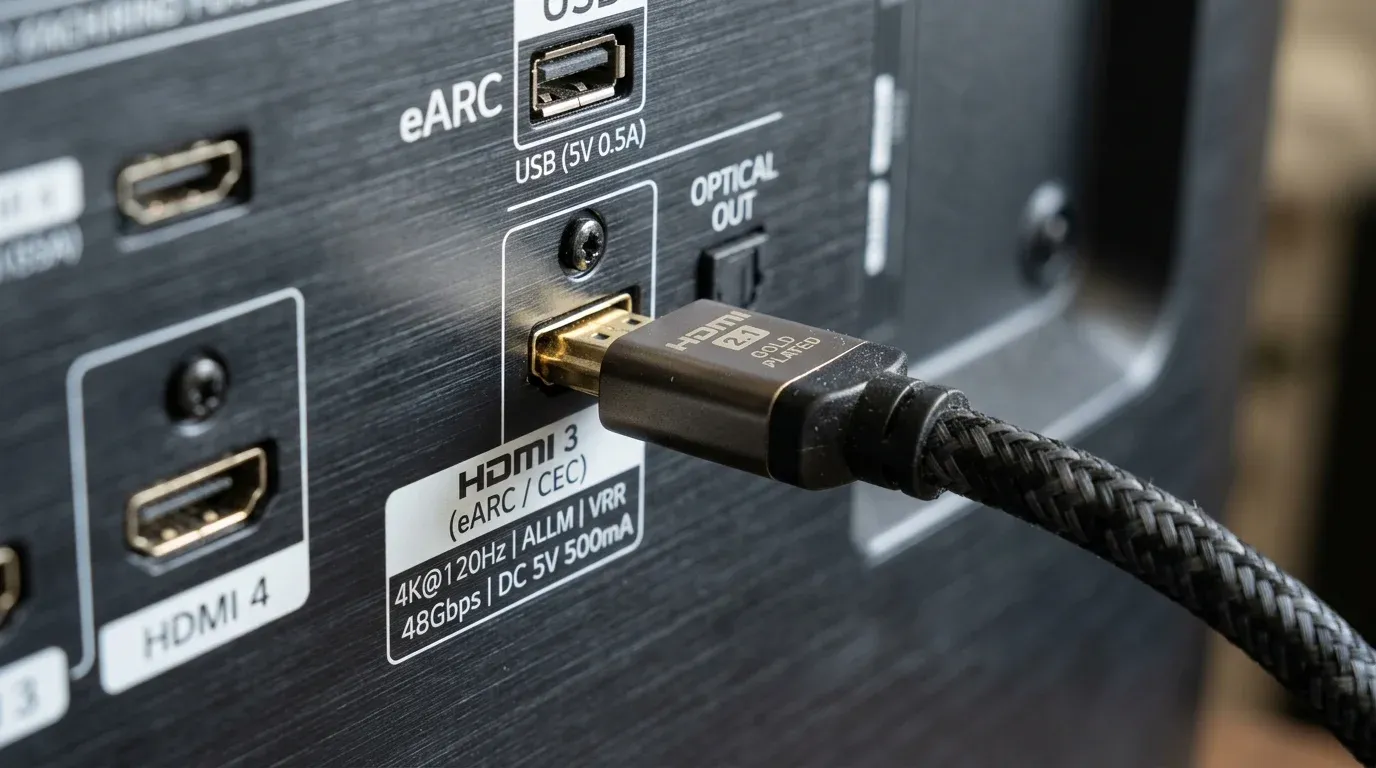

В безнадежных случаях, когда кривая схемотехника приставки намертво глушит шину eARC саундбара, используйте переходник HDMI CEC-Less Adapter (или аккуратно заклейте тонкой полоской скотча 13-й контакт разъема кабеля). Это физически разрывает линию CEC, сохраняя передачу 4K 60Hz HDR видео и аудио.

Если приставка нестабильно держит беспроводную сеть, ознакомьтесь с инструкцией по решению проблем с Wi-Fi 5 ГГц на ТВ-боксе и доработке охлаждения радиатором.

---

Чек-лист правильной настройки питания по HDMI-CEC

• Разделено управление питанием: В приставке отключен пункт «Выключать ТВ вместе с устройством».
• Сохранена регулировка звука: Включен сквозной контроль громкости саундбара.
• Исключены ночные самопроизвольные пробуждения: Отключена опция «Включение ТВ при фоновом Cast».
• Проверена целостность кабеля HDMI: Проверено напряжение 3.3 В на контакте Pin 13.
• Применен CEC-Less адаптер при аппаратных конфликтах: Изолирована шина управления при помехах eARC.
