Прошивка SlimBOX на Amlogic: USB Burning Tool и MicroSD

Стоковые прошивки бюджетных китайских медиаплееров на чипсетах Amlogic (X96 Max Plus, Vontar X4, Transpeed, Tanix) известны обилием проблем: планшетный интерфейс AOSP, перегрев из-за агрессивных планировщиков ядра, отсутствие системного автофреймрейта и заблокированные службы голосового ввода. Кастомная прошивка SlimBOX ATV решает эти недостатки, превращая приставку в полноценное сертифицированное по функционалу Android TV устройство.

В этом практическом руководстве подробно разобраны два надежных метода прошивки Amlogic: через компьютерную утилиту USB Burning Tool v3 и автономно через карту памяти MicroSD, а также методика аварийного восстановления из состояния «кирпича» через тестпоинт.

Подготовка оборудования и специфика ревизий Amlogic

Перед началом прошивки подготовьте необходимый инструментарий:

• Качественный кабель USB Male-to-Male (папа-папа) длиной не более 30–50 см с цельными медными жилами питания стандарта AWG24. Длинные тонкие кабели вызывают падение напряжения ниже 4.75 В, приводя к обрыву сессии прошивки.
• Персональный компьютер или ноутбук с Windows 10/11 x64.
• Оригинальный образ прошивки формата .img, загруженный строго под вашу модель платы и ревизию чипа Wi-Fi/Bluetooth.
• Тонкая зубочистка или пластиковый медиатор для нажатия скрытой кнопки Reset внутри разъема AV или SPDIF.

Если вы хотите сравнить особенности базовой настройки прошивки, ознакомьтесь с первичным руководством по прошивке ТВ-приставок.

Чипсет Amlogic	Популярные модели приставок	Рекомендуемая версия прошивальщика	Особенности подключения
S905X3	X96 Max Plus, TOX1, H96 Max	USB Burning Tool v2.2.4 / v3.2.0	Порт USB 3.0 (синий), питание от USB
S905X4	Vontar X4, X96 Max+ Ultra, HK1 RBOX	USB Burning Tool v3.2.0 / v3.3.0	Порт USB 2.0 (OTG), обязателен блок питания
S905W2	Tanix W2, X96 Mini+, A95X W2	USB Burning Tool v3.2.0	Порт USB 2.0, питание по шине ПК
S922X / S928X	Ugoos AM6B Plus, Ugoos SK1	Amlogic Flashtool v3.3.0	Порт Type-C / USB OTG с внешним питанием

Метод 1: Прошивка через ПК и Amlogic USB Burning Tool v3

Этот способ является профессиональным стандартом, так как гарантирует полное стирание поврежденных разделов и верификацию контрольных сумм каждого блока eMMC-памяти.

Пошаговая последовательность действий:

1. Запустите утилиту Amlogic USB Burning Tool v3 от имени администратора.
2. В верхнем меню выберите File -> Import Image и укажите путь к файлу прошивки slimbox_atv_xxx.img. Программа выполнит распаковку и проверку целостности образа.
3. В правой панели конфигурации в блоке Configuration проверьте параметры:
   • Флаг Normal erase должен быть активен (не выбирайте Erase all, чтобы не затереть MAC-адрес и ключи DRM Widevine).
   • Флаг Reset after success активен.
4. Нажмите кнопку Start. Программа перейдет в режим ожидания подключения устройства.
5. Возьмите ТВ-бокс (блок питания отключен). Вставьте зубочистку в разъем AV до характерного механического щелчка кнопки Reset и удерживайте ее.
6. Вставьте кабель USB Male-to-Male в сервисный OTG-порт приставки, а второй конец — в USB-порт компьютера.
7. Через 3–5 секунд раздастся системный звук подключения нового оборудования, в окне программы отобразится статус Connect success, после чего отпустите кнопку Reset.
8. Начнется процесс записи: разбивка таблицы GPT, заливка загрузчика U-Boot, ядра и системных разделов.
9. Дождитесь зеленой полосы со статусом 100%: Burning successfully и нажмите кнопку Stop.
10. Отключите USB-кабель, подключите приставку к ТВ по HDMI и включите штатный блок питания. Первый запуск длится около 3–5 минут.

После загрузки обязательно выполните тонкую калибровку вывода видео, изучив руководство по настройке системы SlimBOX и интеграцию модуля автофреймрейта AFRd на Amlogic.

Метод 2: Автономная прошивка через MicroSD карту памяти

Если под рукой нет кабеля USB папа-папа или стационарного компьютера, прошивку можно развернуть непосредственно с карты памяти MicroSD емкостью от 4 ГБ до 32 ГБ (формат FAT32).

1. Загрузите утилиту Burn_Card_Maker на ПК с кардридером.
2. Выберите букву вашей MicroSD-карты, отметьте галочки To Partition and Format, Reboot и Erase Flash.
3. Нажмите кнопку Make и укажите .img файл сборки SlimBOX. Утилита запишет образ и создаст загрузочный скрипт aml_autoscript.
4. Вставьте карту в выключенный ТВ-бокс.
5. Зажмите спичкой кнопку Reset в разъеме AV и подключите штатный сетевой адаптер питания к розетке.
6. На экране ТВ появится логотип процессора Amlogic, а затем зеленый робот с индикатором обновления Android Recovery. Отпустите Reset.
7. После окончания процесса и автоматической перезагрузки извлеките карту MicroSD, чтобы предотвратить повторный цикл прошивки.

Раскирпичивание приставки: замыкание тестпоинта (Maskrom Mode)

В случаях, когда во время прошивки пропало электричество, был залит несовместимый образ bootloader или устройство зависло в циклическом Bootloop, кнопка Reset перестает реагировать на нажатия. Внутренний загрузчик не может инициализировать шину памяти и не определяется компьютером.

Для восстановления используется принудительный аппаратный перевод контроллера в режим Maskrom путем блокировки линии тактирования памяти eMMC.

Инженерный протокол восстановления:

1. Выкрутите винты под резиновыми ножками и снимите пластиковый корпус медиаплеера.
2. Найдите микросхему флеш-памяти eMMC (обычно чипы SanDisk, Samsung или Foresee с 153 шариковыми выводами BGA).

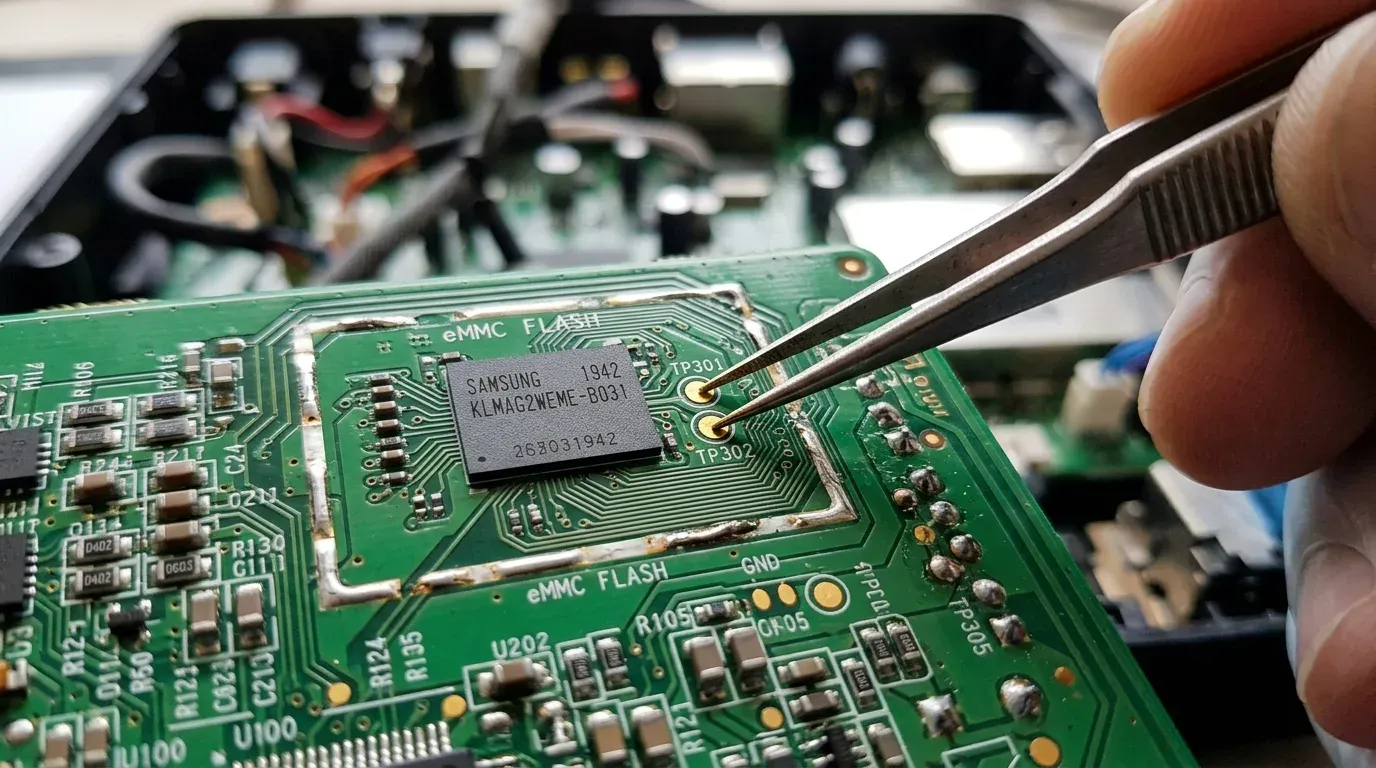

3. Рядом с микросхемой на печатной плате расположены круглые золоченые контактные площадки с маркировкой CLK, CMD, TP301/TP302 или две тестовые дорожки шины данных.
4. Запустите на компьютере USB Burning Tool, загрузите корректный образ и нажмите Start.
5. Острыми концами металлических пинцетов замкните тестовый контакт CLK на общий провод (GND / металлический экран).
6. Удерживая пинцет, подключите кабель USB от компьютера.
7. Процессор Amlogic, обнаружив невозможность опроса сбойной флеш-памяти, автоматически обратится к встроенному аппаратному ROM-загрузчику и активирует режим WorldCup Device.
8. Как только на ПК определится соединение и побегут первые проценты прошивки, разомкните пинцет.

Поскольку повышенные нагрузки во время раскодирования видео могут приводить к перегреву, после ремонта рекомендуется выполнить модернизацию радиатора и охлаждения ТВ-бокса.

Чек-лист предпускового контроля и безопасной прошивки

Перед подключением приставки к компьютеру убедитесь в соблюдении всех мер предосторожности:

• Точно установлена ревизия системной платы и маркировка радиомодуля Wi-Fi/BT.
• Загружена проверенная прошивка SlimBOX ATV именно для вашей аппаратной версии.
• Кабель USB Male-to-Male проверен мультиметром на целостность всех четырех линий.
• В программе USB Burning Tool деактивирован флаг Erase Bootloader / Erase All.
• Компьютер подключен к источнику бесперебойного питания (ИБП) на время прошивки.
• Драйверы Amlogic Driver v2.0 корректно подписаны и видны в диспетчере устройств Windows.

Соблюдение регламента прошивки и аппаратных мер безопасности гарантирует стабильную реанимацию даже полностью нерабочих приставок и долговечную работу кастомной системы.
