Как охладить ТВ-бокс: доработка охлаждения своими руками
Что делать при перегреве и троттлинге ТВ-приставки. Установка медного радиатора, термопрокладок и бесшумного 5V кулера от USB для снижения температуры на 25°C.
💡︎ Главные мысли статьи:
- Рабочая температура чипов Amlogic в норме не должна превышать 65–70°C, а при нагреве выше 78–82°C процессор сбрасывает частоты (троттлинг), вызывая рывки в 4K видео.
- Замена крошечной штатной пластинки на массивный медный или ребристый алюминиевый радиатор снижает нагрев на 12–15°C в пассивном режиме.
- Подключение бесшумного 5V USB-кулера размером 80–120 мм гарантирует стабильные 45–52°C даже при непрерывном воспроизведении тяжелых BD-Remux релизов.
- 296 кинозалов BCU и 4K новинки
- Матч Премьер 50fps и архив 6 дней
- СБП (+20% бонус), карты РФ, МИР и ЕС
Практически каждый второй недорогой ТВ-бокс китайских брендов (X96, Tanix, Vontar, Transpeed) страдает от критического конструктивного недостатка — отсутствия нормального теплоотвода. Производители экономят на радиаторах, устанавливая крошечные пластинки из силумина или тонкие кусочки жести, приклеенные на сухой двухсторонний скотч.
При просмотре легких роликов на YouTube приставка еще справляется, но стоит запустить фильм в 4K HDR через торренты или тяжелый IPTV-поток, как температура чипа мгновенно улетает за 85–90°C. Срабатывает тепловая защита, процессор резко снижает тактовую частоту (Thermal Throttling), картинка начинает заикаться, а со временем деградирует чип памяти eMMC.

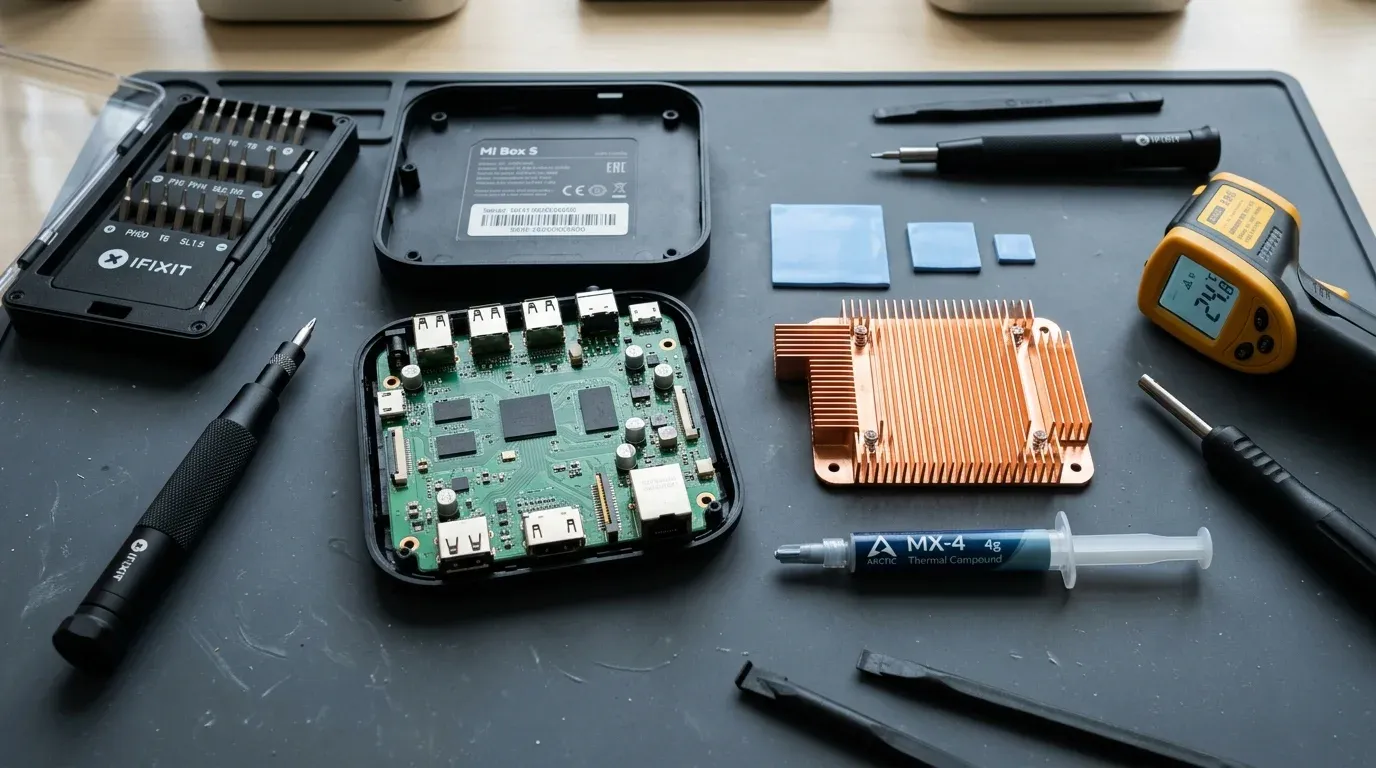

В этом практическом руководстве мы разберем проверенные сервисные способы модернизации системы охлаждения: от выбора правильных термопрокладок до установки бесшумного активного кулера.
Экспресс-диагностика: как проверить перегрев и троттлинг
Перед разборкой устройства оцените масштаб проблемы программно:
- Установите на ТВ-бокс приложение CPU Throttling Test и утилиту AIDA64 (либо активируйте мониторинг температур в настройках прошивки Slimbox).
- Запустите 15-минутный стресс-тест в 20 потоков.
- Если график производительности стабильно зеленый (без глубоких красных провалов), а температура не превышает 72°C, охлаждение справляется.
- Если линия графика падает более чем на 20% от пикового значения GIPS, а температура переваливает за 80°C — приставке необходима аппаратная доработка.

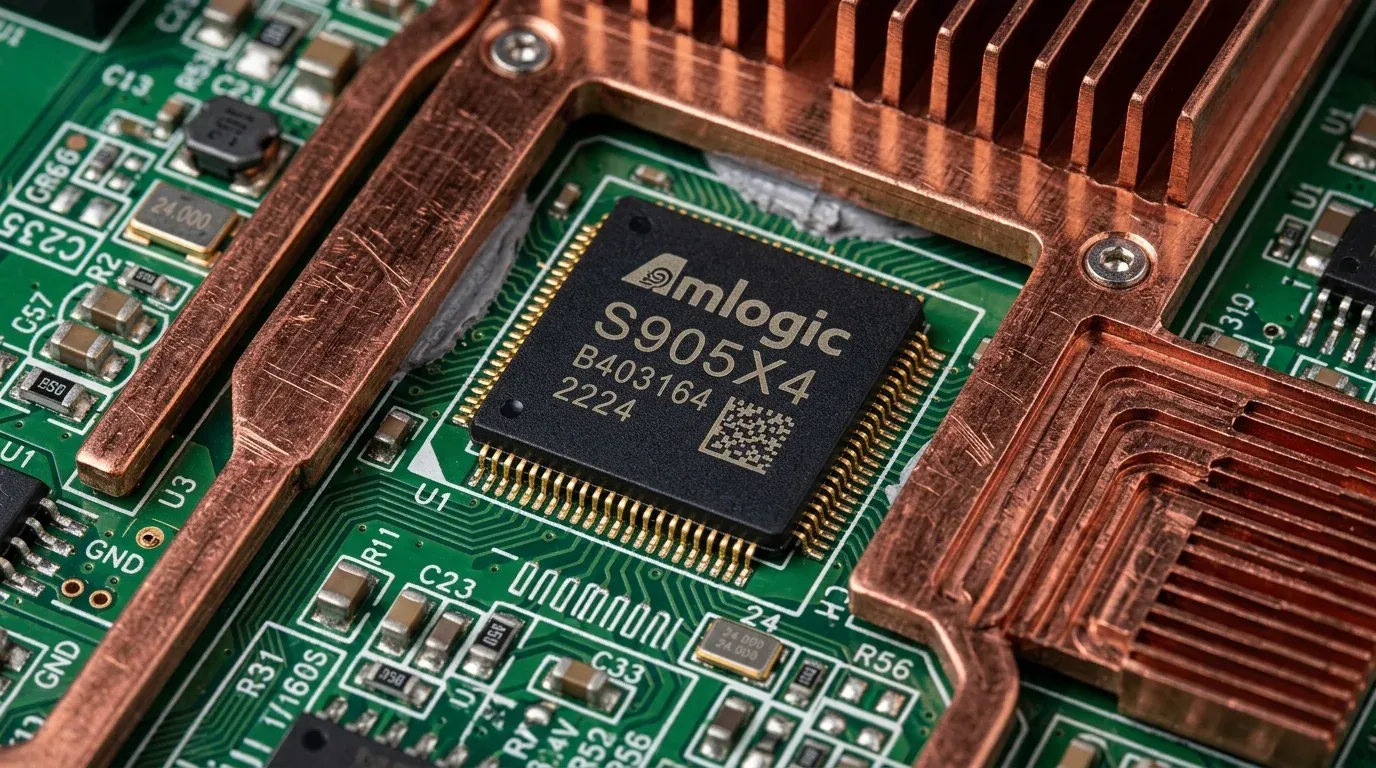

Способ 1. Замена термоинтерфейса: фазовый переход Honeywell PTM7950
Штатный теплопроводящий материал на недорогих ТВ-боксах часто представляет собой жесткую резиновую субстанцию с теплопроводностью менее 1.5 Вт/(м·К).
Пошаговая замена:
- Вскройте корпус приставки с помощью пластикового медиатора.
- Аккуратно отделите заводской радиатор. Очистите кристалл процессора и микросхемы ОЗУ от остатков клея изопропиловым спиртом.
- Лучший термоинтерфейс (2026): Термопрокладка с фазовым переходом Honeywell PTM7950 (толщина 0.2–0.25 мм). При температуре 45°C материал переходит в жидкое состояние, заполняя микронеровности кристалла лучше любой термопасты, и не высыхает годами.
- Для зазоров от 1 мм используйте термопрокладки Thermalright Odyssey II или Gelid GP-Ultimate (15 Вт/(м·К)).

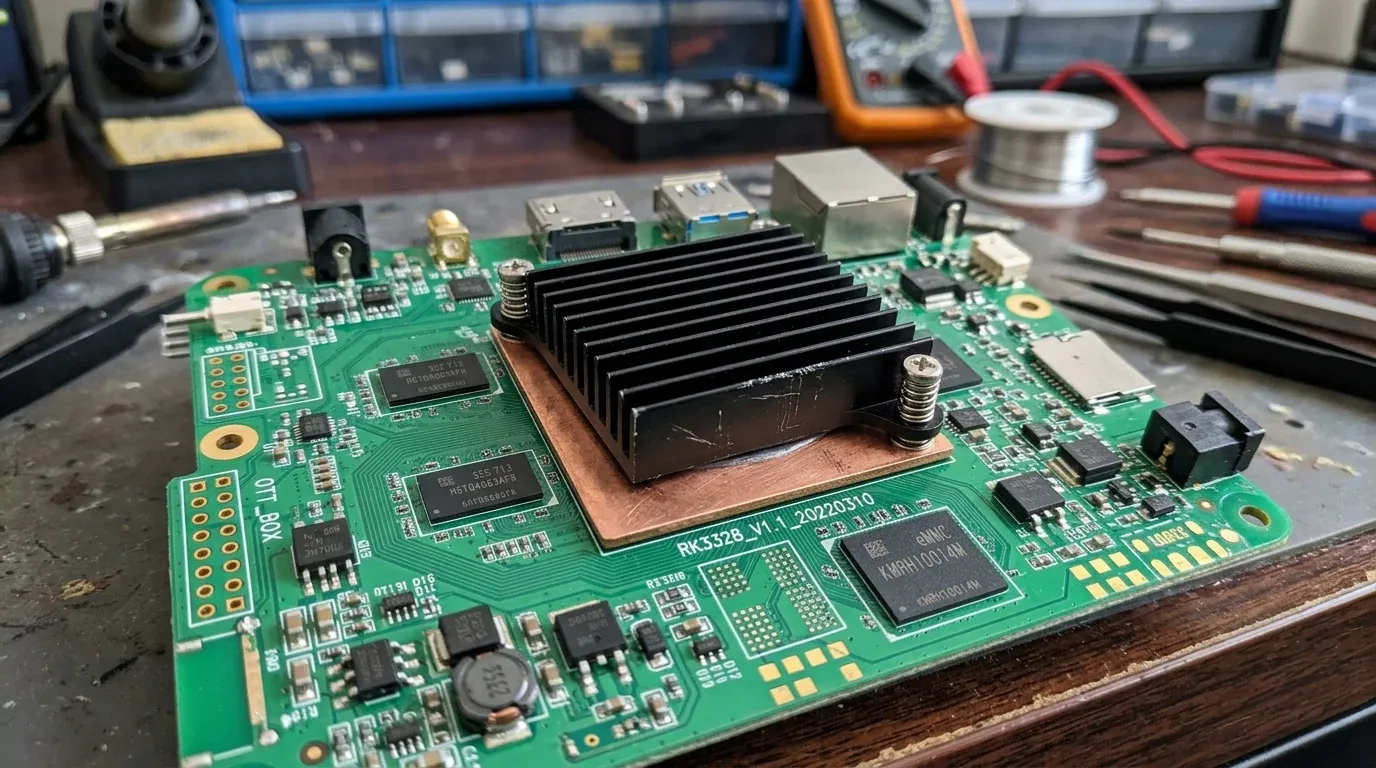

Способ 2. Установка массивного медного или алюминиевого радиатора
Чтобы рассеивать тепло в пассивном режиме без шума, штатную пластину заменяют на полноразмерный игольчатый или ребристый радиатор:
Правила подбора радиатора:
- Габариты: Для стандартного корпуса приставки 100x100 мм идеально подходят алюминиевые радиаторы размером 40x40x11 мм или 50x50x15 мм.
- Материал: Медные пластины обладают в 1.7 раза более высокой теплопроводностью, чем алюминий, однако требуют обязательного притока свежего воздуха.
- Крепление: Радиатор фиксируется теплопроводящим клеем Kafuter K-5204K или Stars-922 (капля по углам кристалла, по центру — термопаста Arctic MX-4 / Honeywell).
Способ 3. Активное охлаждение: 5V USB-кулер и схема с резистором
Самый эффективный способ, гарантирующий стабильную работу приставки годами:
Схема бесшумного подключения 5V вентилятора:
- Выбор вентилятора: 80 мм или 120 мм на 5V (или 12V тихий кулер от ПК).
- Снижение оборотов (Silent Mod): Чтобы вентилятор работал абсолютно неслышно в тихой комнате (500–700 об/мин), в разрыв плюсового провода USB (+5V красный) впаивается постоянный резистор номиналом 33–47 Ом (мощность 1–2 Вт).
Сводные замеры температур до и после модификации:
| Режим работы устройства | Заводское охлаждение | Пассивный радиатор 50 мм | Активный кулер 5V + PTM7950 |
|---|---|---|---|
| Простой на рабочем столе | 62–65 °C | 48–51 °C | 38–41 °C |
| Просмотр YouTube 4K 60fps | 76–80 °C | 60–63 °C | 44–47 °C |
| 4K BD-Remux 85 ГБ (TorrServer) | 88–93 °C (Троттлинг 35%) | 69–73 °C (Без троттлинга) | 49–53 °C (Идеально) |
Для идеальной производительности интерфейса без лишней нагрузки на графический чип установите Projectivy Launcher на Android TV и настройте правильную цветопередачу YCbCr 4:2:2. Если после перегрева приставка теряет соединение с роутером, изучите наше руководство по решению проблем с Wi-Fi 5 ГГц на ТВ-боксе.
Доработка вентиляции корпуса: перфорация и пылевые фильтры
Большинство китайских ТВ-боксов имеют глухие пластиковые крышки без вентиляционных прорезей, превращающие корпус в герметичный термос.
Инструкция по созданию правильной конвекции:
- Разметка: На нижней и верхней крышках корпуса маркером отметьте сетку отверстий диаметром 3–4 мм прямо напротив установленного радиатора.
- Сверление: Используйте ступенчатое сверло (коронку) или шуруповерт на малых оборотах, чтобы не расколоть хрупкий ABS-пластик.
- Пылезащита: С внутренней стороны крышки наклейте мелкоячеистую нейлоновую или металлическую пылевую сетку на тонкий двухсторонний скотч. Это защитит плату от накопления бытовой пыли и коротких замыканий.
Программные методы снижения нагрева без вскрытия
Если вы не хотите разбирать ТВ-приставку (например, из-за гарантии):
- Ограничение фоновых процессов: В меню
Для разработчиковперейдите в пункт «Лимит фоновых процессов» и установите значение «Не более 2 процессов». - Отключение системных анимаций: Выставьте длительность анимации окон и переходов в значение 0.5x или отключите полностью.
- Снижение разрешения интерфейса: В системных настройках дисплея установите вывод рабочего стола в 1080p 60Hz, оставив 4K только для автофреймрейта в плеерах. Это снизит постоянную нагрузку на графический ускоритель Mali-G31 / Mali-G57 на 40%.
Если вы не планируете сверлить корпус или подключать вентилятор, а стремитесь сохранить нулевой уровень шума, изучите наше руководство по пассивному охлаждению ТВ-бокса медными пластинами и радиаторами.
Сводная таблица эффективности методов охлаждения
| Вариант модификации | Температура в 4K HDR | Падение частот (Throttling) | Уровень шума | Сложность |
|---|---|---|---|---|
| Заводское охлаждение (Сток) | 82–92°C | До 35% (Сильные фризы) | 0 дБ | — |
| Замена термопрокладки (Arctic) | 72–78°C | До 10% (Редкие микрорывки) | 0 дБ | Легкая |
| Увеличенный радиатор 40x40 мм | 64–69°C | 0% (Стабильные частоты) | 0 дБ | Средняя |
| Радиатор + 5V USB-кулер 80 мм | 44–52°C | 0% (Максимальный запас) | < 15 дБ (Бесшумно) | Легкая |
Чек-лист правильной доработки охлаждения
- Удален старый сухой термоскотч: Контактные площадки обезжирены спиртом.
- Установлена термопрокладка с теплопроводностью от 12 Вт/(м·К): Обеспечен надежный тепловой мост.
- Новый радиатор не замыкает SMD-компоненты на плате: Предусмотрен изоляционный зазор.
- Кулер 5V подключен к USB-порту: Температура в 4K BD-Remux держится ниже 55°C.
Официальный премиум-пакет от Шаровоз: 296 Кинозалов (все каналы BCU и новинки в 4K HDR), 116 каналов РФ, 92 Спортивных (Матч Премьер 50fps) и архив за 6 дней на любом Smart TV или приставке.
❓︎ Часто задаваемые вопросы (FAQ)
Какая температура процессора считается нормальной для ТВ-бокса?
В простое — 45–55°C, при просмотре онлайн-видео 1080p — до 65°C, при воспроизведении тяжелого 4K HDR торрента — до 72°C. Превышение 80°C свидетельствует о перегреве.
Можно ли наносить термопасту вместо термопрокладки?
Только если подошва нового радиатора плотно прилегает к металлической крышке SoC без зазора. Если зазор между чипом и радиатором превышает 0.5 мм, термопаста вытечет, и теплоотвод пропадет — в этом случае используйте качественную термопрокладку.
Хватит ли питания 5V USB-порта приставки для работы кулера?
Да, стандартный вентилятор 80/120 мм при напряжении 5V потребляет всего 0.1–0.15 А (менее 1 Вт), что абсолютно безопасно для любого USB 2.0 порта.
