Блок питания для ТВ-приставки: выбор и замена

Штатные сетевые адаптеры, которыми комплектуются недорогие Android TV приставки из Китая (X96, Tanix, Vontar, Transpeed), являются самым слабым звеном всей телевизионной системы. Стремясь сэкономить каждый цент, производители устанавливают в них копеечные электролитические конденсаторы без запаса по температуре, слабую элементную базу и тонкие провода с высоким удельным сопротивлением.

В сервисной практике более 40% обращений с симптомами «приставка зависает на заставке», «гаснет экран при просмотре 4K» или «отваливается Wi-Fi при нагрузке» вызваны именно деградацией источника питания. В этой инструкции мы подробно разберем, как грамотно выбрать блок питания для тв приставки, рассчитать необходимую мощность, измерить размеры разъема и не сжечь плату переполюсовкой.

---

Сравнительная таблица параметров питания популярных ТВ-приставок

Модель приставки	Номинальное напряжение	Рекомендуемый ток	Физический разъем DC	Полярность
Xiaomi TV Box S (1st / 2nd Gen)	5.2V (допустимо 5.0V)	2.0–2.5 A	Штекер 4.0 x 1.7 мм	Плюс в центре (+)
Ugoos AM8 Pro / AM8 / SK1	12.0 V	2.0–3.0 A	Штекер 5.5 x 2.1 мм	Плюс в центре (+)
Ugoos X4Q Pro / Plus / Cube	5.0 V	2.5–3.0 A	USB Type-C (5V only)	Стандарт USB-PD/5V
TOX3 / Tanix W2 / X96 Max Plus	5.0 V	2.0–3.0 A	Штекер 5.5 x 2.1 мм	Плюс в центре (+)
Dune HD Homatics Box R 4K Plus	12.0 V	1.5–2.0 A	Штекер 5.5 x 2.1 мм	Плюс в центре (+)
Mecool KM2 Plus Deluxe	12.0 V	1.5–2.0 A	Штекер 5.5 x 2.1 мм	Плюс в центре (+)

---

Шаг 1: Правильный подбор электрических характеристик (Вольты и Амперы)

При подборе нового адаптера взамен вышедшего из строя или утерянного необходимо строго следовать двум фундаментальным законам электротехники:

1. Напряжение (Вольты, V) — Строго 1 в 1

Напряжение нового блока питания обязано в точности соответствовать значению, указанному на нижней крышке приставки (возле гнезда DC In).

• Если приставке требуется 5 Вольт, подача 9V или 12V гарантированно выведет из строя электронику.
• Если приставке требуется 12 Вольт (как мощным моделям с чипсетами Amlogic S928X или Realtek), блок на 5 Вольт просто не сможет запустить импульсные стабилизаторы питания процессора.

2. Сила тока (Амперы, A) — Равна или выше оригинала

Маркировка тока на адаптере (например, 2.0A или 3.0A) указывает на максимальный предел нагрузки, который блок способен выдавать длительное время без просадки напряжения и перегрева.

• Устройство берет ровно столько тока, сколько требует его текущий рабочий режим: в режиме ожидания — около 0.3 А, при воспроизведении 1080p — 0.8–1.1 А, при декодировании тяжелого 4K HDR фильма с активным Wi-Fi и подключенным жестким диском — до 2.2–2.5 А.
• Установка адаптера 5V 3.0A вместо штатного 5V 2.0A дает запас мощности 30-50%, благодаря чему конденсаторы блока работают в щадящем температурном режиме и служат годами.

Если вы подключаете к приставке внешние диски и SSD, изучите также наше руководство по питанию внешних накопителей для ТВ-бокса.

---

Шаг 2: Определение физического размера штекера DC

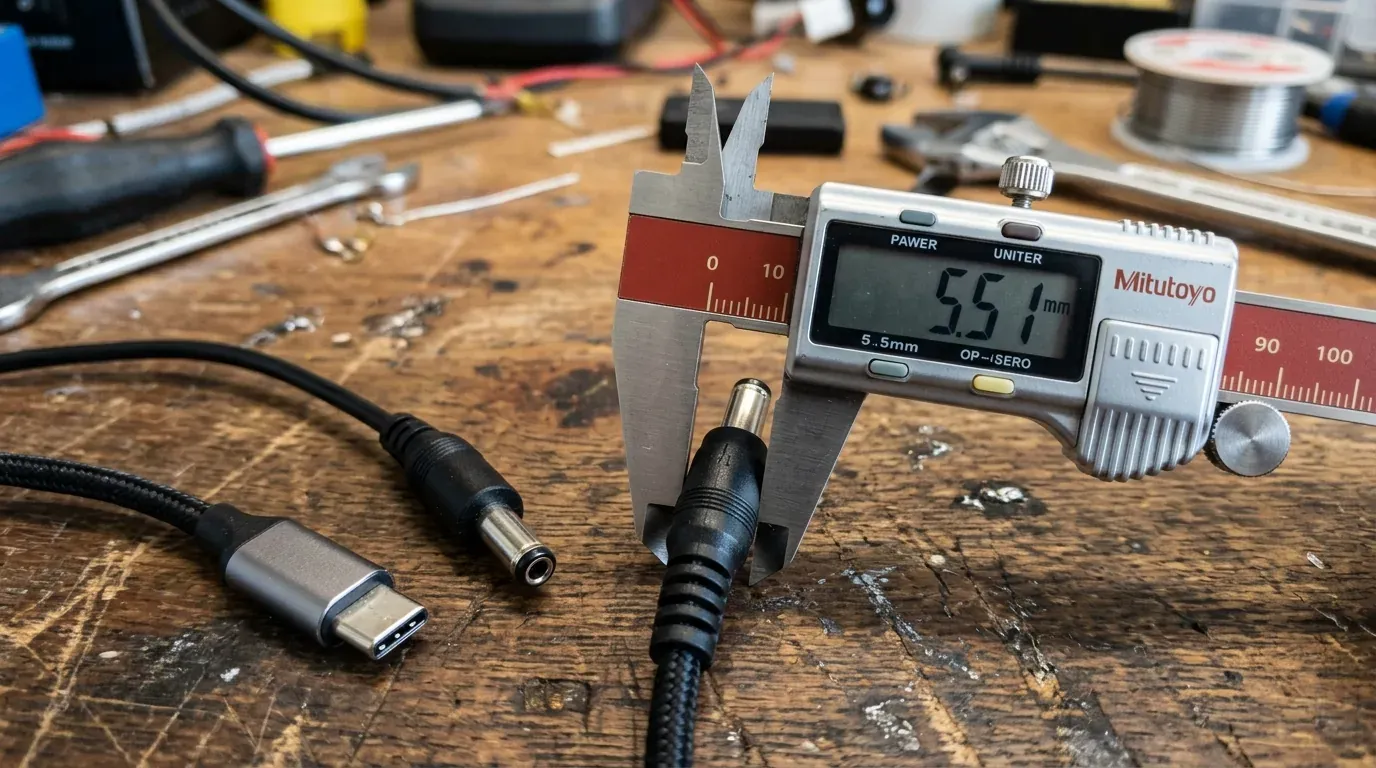

Помимо вольтажа, критически важно подобрать правильный диаметр разъема. На рынке ТВ-боксов распространены три типоразмера коннекторов:

1. 5.5 x 2.1 мм: Самый распространенный стандарт среди китайских приставок (X96, Tanix, TOX3, Mecool, старые Ugoos). Внешний диаметр металлической гильзы составляет 5.5 мм, а диаметр внутреннего штырька — 2.1 мм.
2. 5.5 x 2.5 мм: Внешне неотличим от 5.5x2.1 мм, однако внутреннее отверстие чуть шире (2.5 мм). Если вставить такой штекер в гнездо под 2.1 мм, контакт будет плохим, что приведет к искрению, нагреву гнезда и самопроизвольным перезагрузкам.
3. 4.0 x 1.7 мм: Компактный тонкий штекер с желтым или черным пластиковым наконечником. Фирменный стандарт приставок Xiaomi Mi Box 3, Mi Box S (1st/2nd Gen).
4. USB Type-C: Современный разъем (Ugoos X4Q, современные медиаплееры). Обратите внимание: большинство таких приставок используют обычный 5-вольтовый протокол без триггеров Power Delivery, поэтому питать их нужно адаптерами 5V 3A.

---

Шаг 3: Полярность разъема (Защита от переполюсовки)

Подавляющее большинство потребительской мультимедийной техники использует стандарт Center Positive (положительный контакт внутри).

• Внутренний штырек гнезда — это «ПЛЮС» (+5V или +12V).
• Внешняя металлическая гильза — это «МИНУС» (Общий провод / Земля GND).

Перед включением обязательно найдите на корпусе нового блока питания схематичный значок: дуга со знаком «минус» идет к внешнему полукругу, а линия от знака «плюс» идет к центральной точке внутри (- --- (o --- +). Если полярность перепутана (Center Negative), приставка сгорит в первую же секунду подключения.

---

Шаг 4: Аппаратная диагностика деградации БП (Пульсации на осциллографе)

Почему приставка уходит в циклический бутлуп, хотя мультиметр показывает стабильные 5.1 Вольта на штекере?

Обычный мультиметр измеряет только среднее постоянное напряжение на холостом ходу. В реальности дешевые конденсаторы выходного LC-фильтра блока питания под постоянным нагревом высыхают за 1.5–2 года эксплуатации, теряя емкость с 1000 мкФ до 100–150 мкФ.

В результате:

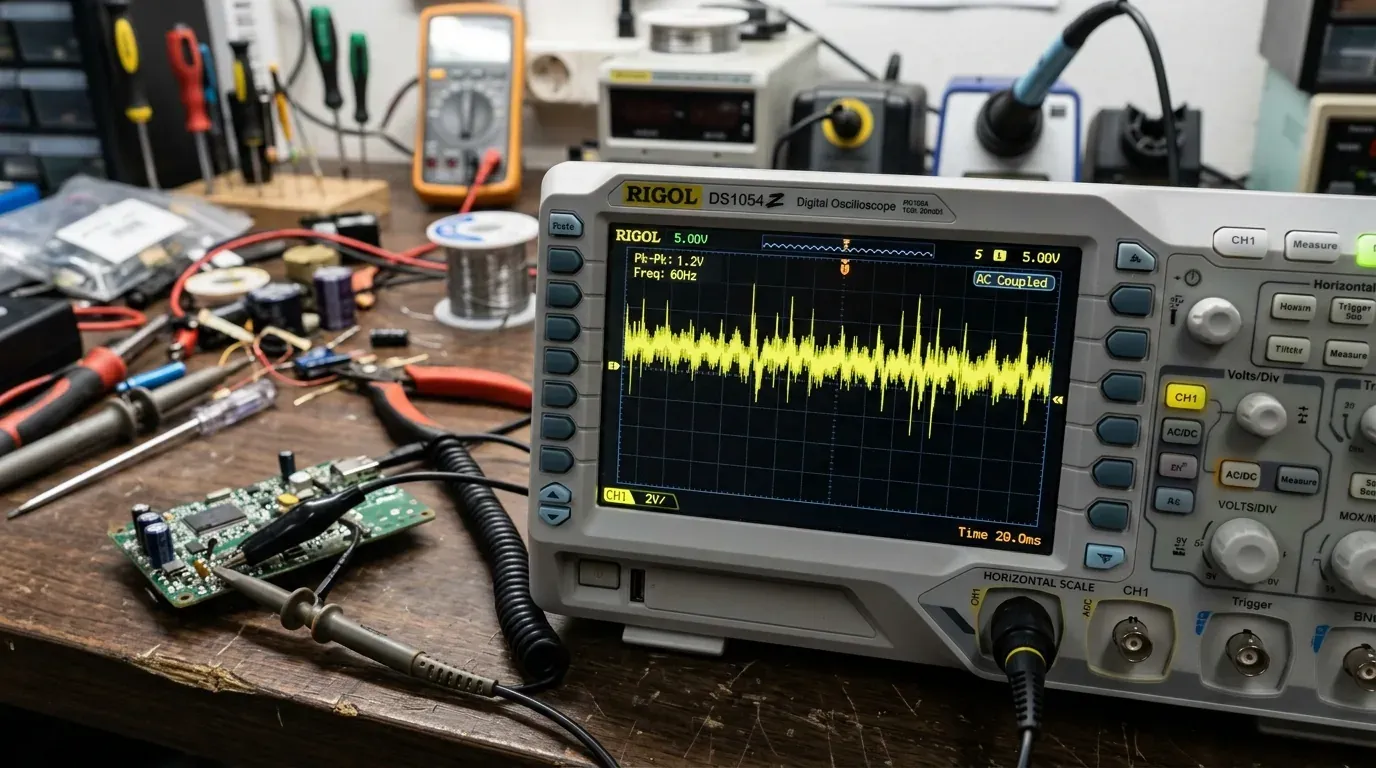

1. При подключении нагрузки на шине питания возникают высокочастотные паразитные пульсации амплитудой до 800–1200 мВ (при допустимой норме для цифровых микросхем не более 50 мВ).
2. В момент, когда Wi-Fi модуль начинает передавать пакеты или процессор поднимает тактовую частоту для декодирования кадра, напряжение кратковременно просаживается ниже критической отметки 4.65 В.
3. Системный контроллер питания (PMIC) фиксирует ошибку Brownout Reset и аварийно перезагружает процессор.

Для устранения любых программных сбоев после восстановления питания обратитесь к нашему гайду по аварийному сбросу и восстановлению ТВ-приставки при зависании на логотипе.

---

Чек-лист проверки нового блока питания перед покупкой

• Напряжение строго совпадает: 5V для 5-вольтовых приставок, 12V для 12-вольтовых.
• Ток равен или выше номинала: Запас минимум 0.5–1.0 Ампер гарантирует надежность.
• Проверена полярность: Плюс строго в центральном контакте Center Positive.
• Штекер плотно садится в гнездо: Разъем 5.5x2.1 мм или 4.0x1.7 мм не люфтит и не выпадает.
• Кабель имеет достаточное сечение: Медный провод толщиной не менее 20–22 AWG исключает падение напряжения под нагрузкой.
