USB-хаб с питанием для ТВ-бокса и стика: выбор HDD и LAN
Как выбрать надежный USB-хаб с питанием для ТВ-бокса и ТВ-стика. Подключение внешних HDD 2.5, гигабитного LAN RJ45, OTG-кабели и защита от обратного тока.
💡︎ Главные мысли статьи:
- Стандартные USB-порты ТВ-приставок выдают лишь 500–900 мА, чего недостаточно для пускового тока механических HDD 2.5 (до 1.5 А); активный хаб с внешним блоком питания 5V/2A полностью устраняет отключения дисков.
- Для подключения проводного интернета выбирайте концентраторы на гигабитном чипсете Realtek RTL8153, который нативно поддерживается ядром Android TV без сторонних драйверов.
- Опасность дешевых хабов — паразитный обратный ток (Backfeeding): напряжение с блока питания хаба поступает обратно в порт приставки, вызывая зависания при перезагрузке и перегрев цепей питания.
- 296 кинозалов BCU и 4K новинки
- Матч Премьер 50fps и архив 6 дней
- СБП (+20% бонус), карты РФ, МИР и ЕС
Попытка подключить к компактному медиаплееру емкий внешний диск или стабильный проводной интернет часто заканчивается аппаратными сбоями. Жесткий диск начинает ритмично щелкать головками и отваливаться прямо посреди фильма, приставка самопроизвольно перезагружается, а ТВ-стик вовсе лишен разъемов, кроме единственного гнезда питания.
Корень проблемы — жесткие ограничения по силе тока. Линейный порт USB 2.0 на ТВ-боксе обязан выдавать по спецификации всего 500 мА (2.5 Вт), а порт USB 3.0 — до 900 мА (4.5 Вт). При этом современный механический диск 2.5 дюйма в момент раскрутки шпинделя кратковременно забирает до 1200–1500 мА. Происходит мгновенная просадка напряжения ниже порога 4.75 В, срабатывает внутренняя защита приставки по току, и контроллер диска аварийно паркует головки.

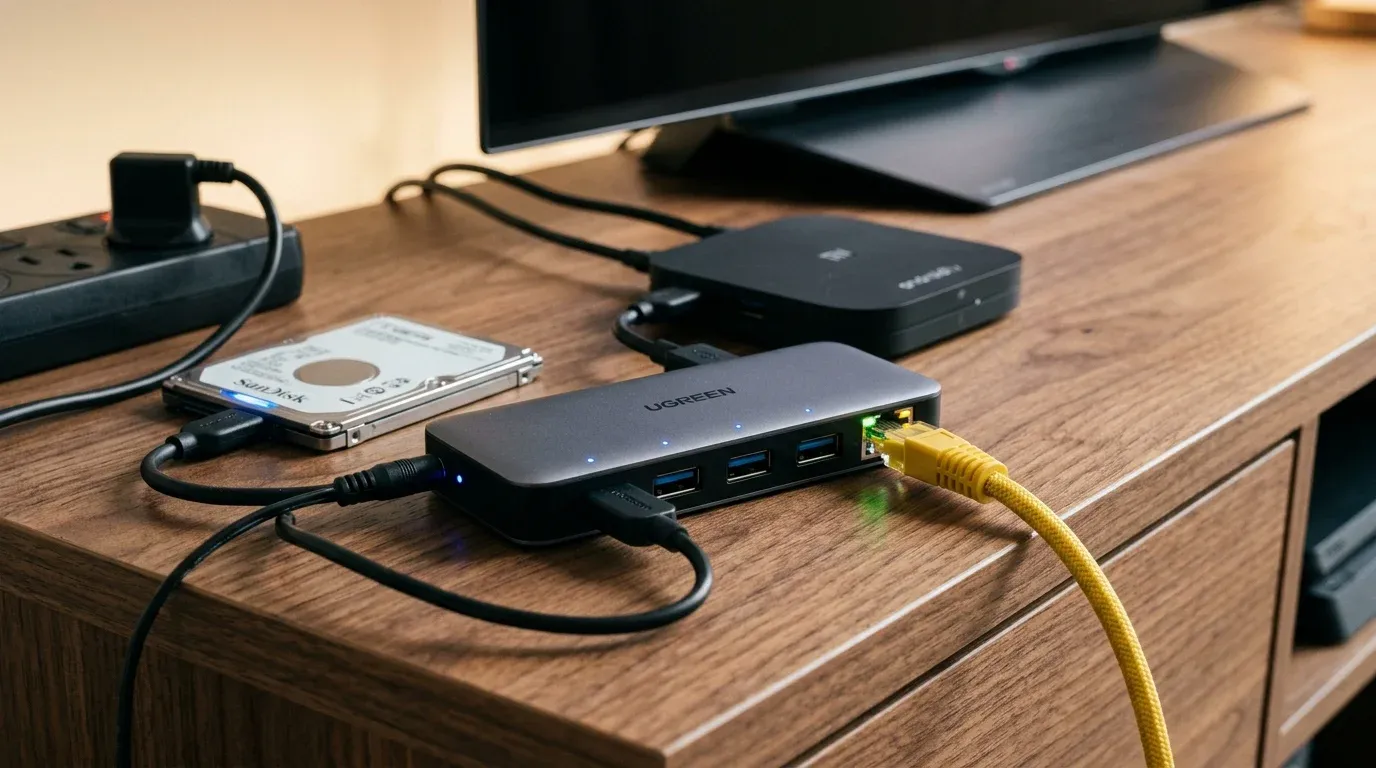

Грамотно выбранный usb хаб с питанием для тв приставки решает эту проблему раз и навсегда. В этом инженерном руководстве разберем схемотехнику активных концентраторов, подключение стиков через OTG-разветвители, проверенные сетевые чипсеты Ethernet и скрытую угрозу обратного тока (Backfeeding).
Пассивный против активного хаба: физика нагрузки по питанию
Пассивные USB-разветвители (без внешнего блока питания) просто делят скромный ток одного разъема приставки между всеми подключенными устройствами.
Если воткнуть в пассивный разветвитель адаптер беспроводного пульта (50 мА), флешку (150 мА) и внешний жесткий диск, суммарное потребление превысит возможности преобразователя питания ТВ-бокса.
| Тип подключаемого устройства | Рабочий ток | Пиковый пусковой ток | Поведение на пассивном хабе | Работа через активный хаб (5V/2A) |
|---|---|---|---|---|
| USB-донгл пульта / мыши | 30–50 мА | 50 мА | Стабильно | Стабильно |
| Флешка USB 3.0 (до 128 ГБ) | 150–250 мА | 300 мА | Стабильно | Стабильно |
| Внешний SSD (SATA / NVMe) | 400–700 мА | 900–1100 мА | Редкие зависания в 4K Remux | Полная стабильность на скорости 400 МБ/с |
| Внешний HDD 2.5” (1–5 ТБ) | 600–800 мА | 1200–1500 мА | Циклические щелчки, сброс файловой системы | Идеально, шпиндель стартует без просадок |
| Сетевой адаптер USB-LAN 1 Гбит | 200–350 мА | 450 мА | Просадки пинга под нагрузкой | Стабильные 940 Мбит/с без нагрева платы ТВ |
В активном USB-хабе сигнальные линии данных (D+ и D-) идут напрямую в хост-контроллер приставки, а силовая линия +5V (VBUS) запитывается от собственного сетевого адаптера 220 В.
Для подключения одного-двух жестких дисков и адаптера сети выбирайте концентраторы с комплектным блоком питания минимум на 5V / 2A (10 Вт) или 12V / 2A (в моделях со встроенным внутренним понижающим DC-DC преобразователем на 5 Вольт). Подробнее о настройке накопителей и правильном выборе файловых систем читайте в нашем руководстве по подключению жестких дисков и SSD к ТВ-боксу.
Подключение периферии к ТВ-стикам через OTG-кабели
У популярных медиаплееров-стиков (Xiaomi TV Stick 4K, Realme 4K Smart Google TV Stick, Amazon Fire TV Stick) на корпусе распаян всего один сервисный разъем Micro-USB или Type-C, служащий для подачи питания.
Обычный переходник OTG здесь не сработает: стик либо пытается запитать внешнюю флешку от своего крошечного аккумулятора/конденсатора и моментально гаснет, либо заряжается, но не видит данные.

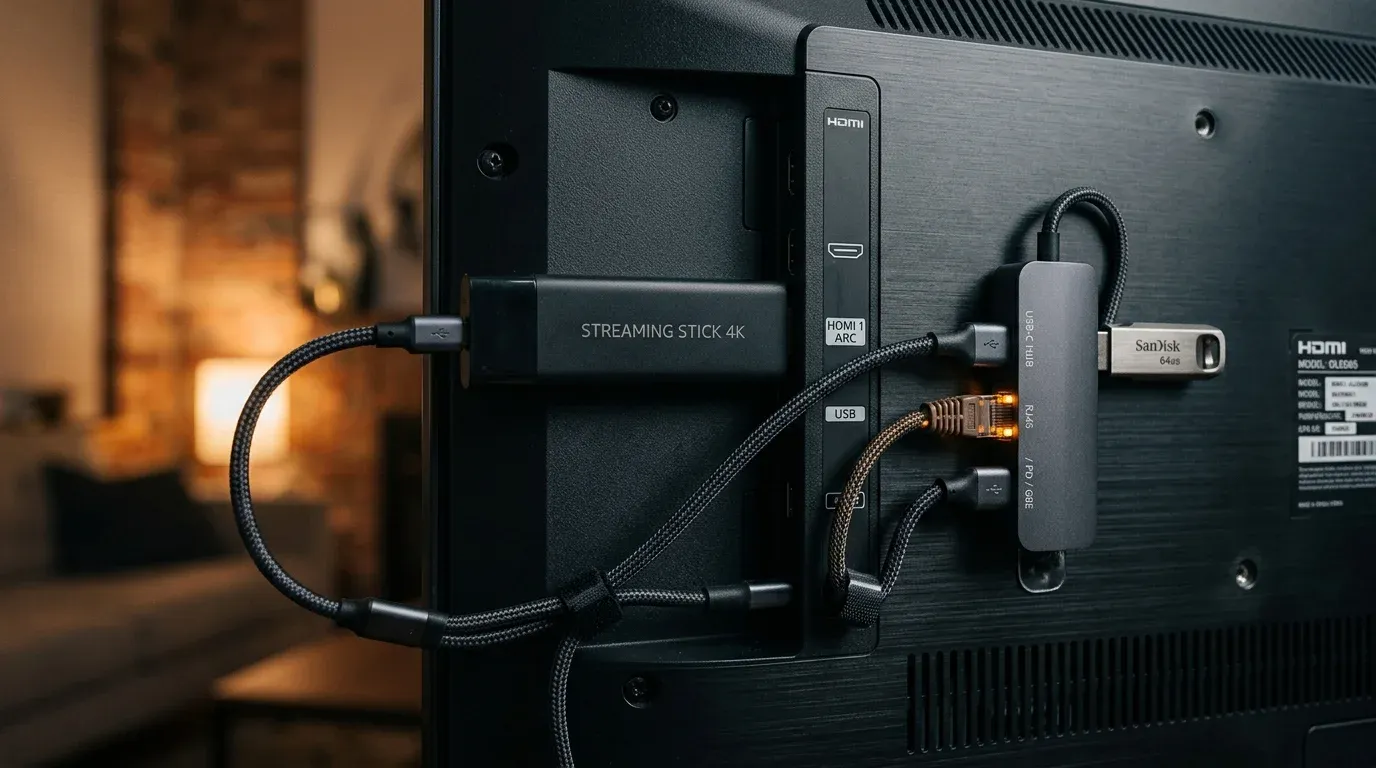

Схема разводки Y-образного OTG-кабеля:
- Штекер Micro-USB (или Type-C) папа: вставляется непосредственно в корпус ТВ-стика.
- Гнездо питания мама: принимает кабель от штатного сетевого блока питания приставки (минимум 5V / 2A).
- Гнездо данных USB-A мама: принимает штекер USB-хаба. Внутри кабеля контакт ID замкнут на землю (GND) через сопротивление, что переводит контроллер стика в режим хоста (Host Mode) одновременно с получением питания.
Если вы сталкиваетесь с внезапными отключениями стика при старте тяжелых видеофайлов, обязательно проверьте качество подачи энергии по нашему руководству по выбору адаптера питания для ТВ-стика.
Гигабитный LAN через USB: выбор контроллера (RTL8153 vs AX88179)
Большинство бюджетных китайских приставок комплектуются устаревшим сетевым портом на 100 Мбит/с. Этого критически мало для прямого воспроизведения BDMV и 4K торрентов весом более 60–80 ГБ. В отдельном тесте мы наглядно доказали, почему провод 100 Мбит/с проигрывает Wi-Fi 5 ГГц на пиковых битрейтах.
Комбинированный USB 3.0 хаб со встроенным разъемом RJ45 решает обе задачи: дает дополнительные порты под накопители и поднимает скорость сети до честных 900–940 Мбит/с.
Главный критерий выбора — встроенный сетевой чипсет:
- Realtek RTL8153 / RTL8153B: безусловный эталон для Android TV 9–14. Драйвер этого чипа скомпилирован в стандартном ядре Linux большинства прошивок (включая Google TV, AOSP и SlimBOX). Адаптер подхватывается на лету без рут-прав и настроек.
- ASIX AX88179 / AX88179A: также популярный чип, но на некоторых кастомных прошивках Amlogic и старых ядрах Android 9 требует ручной загрузки модуля ядра (
insmod ax88179_178a.ko). - ASIX AX88772: дешевый устаревший чип со скоростью строго до 100 Мбит/с. Покупать его для современного 4K ТВ-бокса бессмысленно.
Опасность обратного тока (Backfeeding): как не спалить приставку
Среди дешевых активных концентраторов с AliExpress широко распространен опасный схемотехнический дефект — Backfeeding (паразитная обратная запитка).
В правильном активном хабе линия питания VBUS от приставки должна быть аппаратно изолирована от шины питания внешнего блока хаба (с помощью диода Шоттки или транзисторного ключа). Питание от розетки должно поступать только на выходные порты хаба, но ни в коем случае не возвращаться назад в приставку!
В копеечных хабах производители соединяют все контакты +5V параллельно на одну дорожку платы.
Чем грозит обратный ток:
- Зависание при перезагрузке: при отправке команды Reboot приставка обесточивает процессор, но получает паразитные 5 Вольт через свой же USB-порт от хаба. Чипсет уходит в полузависшее состояние (чёрный экран), требуя физического выдергивания шнура.
- ТВ-бокс не выключается: индикаторы на корпусе продолжают гореть даже после выключения из розетки.
- Выгорание защитных цепей: при скачке напряжения на блоке питания хаба повышенный потенциал пробивает стабилизаторы питания материнской платы приставки.

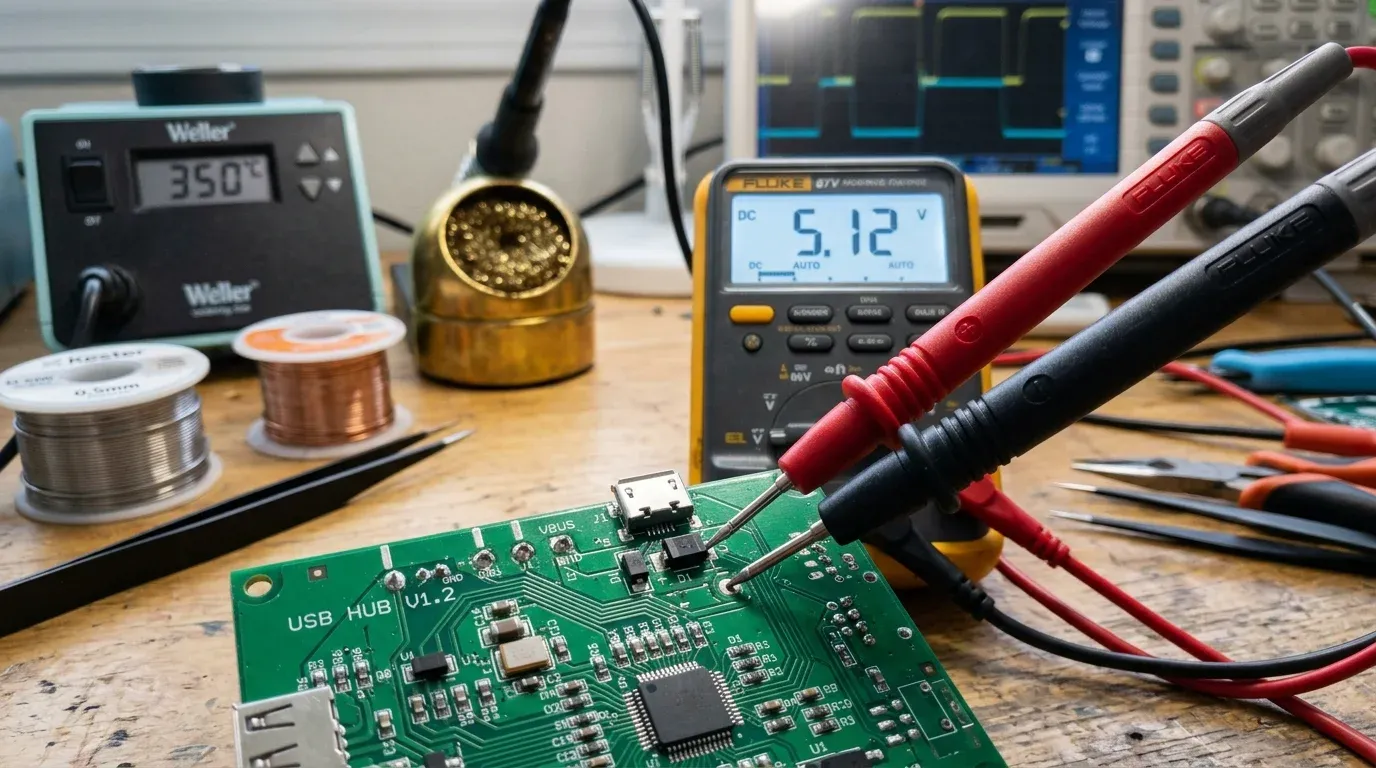

Проверка хаба мультиметром за 1 минуту:
- Подключите внешний блок питания в хаб, но не подключайте кабель к приставке.
- Возьмите мультиметр в режиме измерения постоянного напряжения (DC 20V).
- Прикоснитесь щупами к крайним контактам входного USB-штекера (контакты 1 и 4 — VBUS и GND), который предназначен для подключения к ТВ-боксу.
- Если мультиметр показывает 0 В — хаб безопасен, диодная защита работает штатно.
- Если мультиметр показывает 5.0–5.2 В — в хабе присутствует паразитный обратный ток.
[!TIP] Устранить обратный ток на небезопасном хабе можно за пару минут: аккуратно заклейте узкой полоской скотча крайний правый контакт питания (Pin 1 VBUS) на входном USB-штепере хаба. Сигнальные линии данных (D+ и D-) и земля (GND) останутся активными, передача файлов и сети продолжится, а паразитный ток будет физически заблокирован.
Если вы планируете использовать связку из ТВ-бокса и внешних дисков для раздачи фильмов по всей квартире, настройте домашний файловый сервер Samba и FTP на приставке.
Чек-лист проверки и подключения активного хаба
Перед покупкой и установкой USB-концентратора проверьте его по списку технических требований:
- Выбран активный тип с внешним питанием: блок питания выдает ток не менее 2 А при напряжении 5 В (или 12 В со встроенным преобразователем).
- Используется интерфейс USB 3.0: синие разъемы со скоростью шины 5 Гбит/с исключают буферизацию при одновременной работе диска и сети.
- Проверен сетевой чипсет: встроенный Ethernet-контроллер базируется на совместимом чипе Realtek RTL8153.
- Исключен паразитный ток Backfeeding: на входном штекере проверено отсутствие напряжения 5 В при включенном адаптере.
- Правильный OTG-кабель для стика: переходник поддерживает режим одновременного питания хоста и передачи данных.
- Стабильная работа под нагрузкой: запущен стресс-тест чтения тяжелого 4K Remux фильма без отключений накопителя.
Если вам требуется подобрать новый медиаплеер с достаточным количеством встроенных портов USB 3.0 и гигабитным LAN из коробки, воспользуйтесь нашим интерактивным мастером подбора ТВ-боксов.
❓︎ Часто задаваемые вопросы (FAQ)
Почему жесткий диск щелкает и отключается при подключении к ТВ-боксу?
Щелчки шпинделя (Click of Death) вызваны просадкой напряжения по линии 5V ниже критических 4.75 вольта в момент раскрутки магнитных пластин. Порт приставки уходит в токовую защиту. Решение — подключение диска через активный USB-хаб с внешним адаптером питания.
Как подключить USB-флешку или кабель LAN к ТВ-стику с одним портом питания?
Используйте Y-образный кабель Micro-USB или Type-C OTG с поддержкой одновременного питания (Power Passthrough). В один разъем подключается штатный блок питания 220 В, а во второй — активный USB-концентратор с нужной периферией.
Что такое Backfeeding и чем опасен дешевый активный USB-хаб?
Backfeeding — это подача напряжения 5 В от внешнего блока питания хаба обратно в USB-порт приставки через контакт VBUS. Это не дает приставке корректно уйти в глубокий сон, сбивает контроллер питания и может вывести из строя плату ТВ-бокса при скачках напряжения.
Какой сетевой чипсет выбрать для стабильного интернета через USB?
Наиболее стабилен контроллер Realtek RTL8153: он обеспечивает скорость до 900–940 Мбит/с по USB 3.0 и поддерживается большинством сборок Android TV и AOSP из коробки в отличие от устаревших 100-мегабитных адаптеров на ASIX AX88772.
