Питание ТВ-стика от USB телевизора: фикс цикличных ребутов
Почему ТВ-стик уходит в циклическую перезагрузку при питании от USB телевизора: замеры просадки напряжения, сила тока 0.5A против 2A и надежные способы фикса.
💡︎ Главные мысли статьи:
- Штатный порт USB 2.0 на телевизоре выдает 0.5A (2.5 Вт), тогда как ТВ-стику при декодировании 4K HDR и работе Wi-Fi требуется до 1.6A (8 Вт).
- Дефицит тока вызывает просадку напряжения ниже 4.35V, срабатывание защиты UVLO в контроллере питания и аварийную перезагрузку (brownout).
- Спонтанные выключения разрушают файловую систему eMMC памяти, блокируя запись в системные разделы Android и превращая стик в кирпич.
- Для монтажа без розетки подходят разъемы USB HDD (1.0A) или кабели Mission Cables со встроенным аккумулятором, но эталон — адаптер 5V 2A.
Подключение питающего кабеля компактного ТВ-стика (Xiaomi TV Stick 4K, Realme 4K Stick, Fire TV Stick, Сбербокс) напрямую в разъем USB телевизора кажется идеальным решением для скрытого монтажа.
Стик успешно загружает рабочий стол Google TV и листает меню. Но при запуске фильма в 4K HDR или тяжелого торрента через связку TorrServe и Lampa экран гаснет, сигнал HDMI теряется, а устройство уходит в бесконечную циклическую перезагрузку (bootloop).
В сервисных центрах эти симптомы часто путают с браком SoC или перегревом. В реальности причина кроется в банальном дефиците электрической мощности стандартного USB-порта телевизора.
Сводная таблица: замеры энергопотребления ТВ-стика под нагрузкой

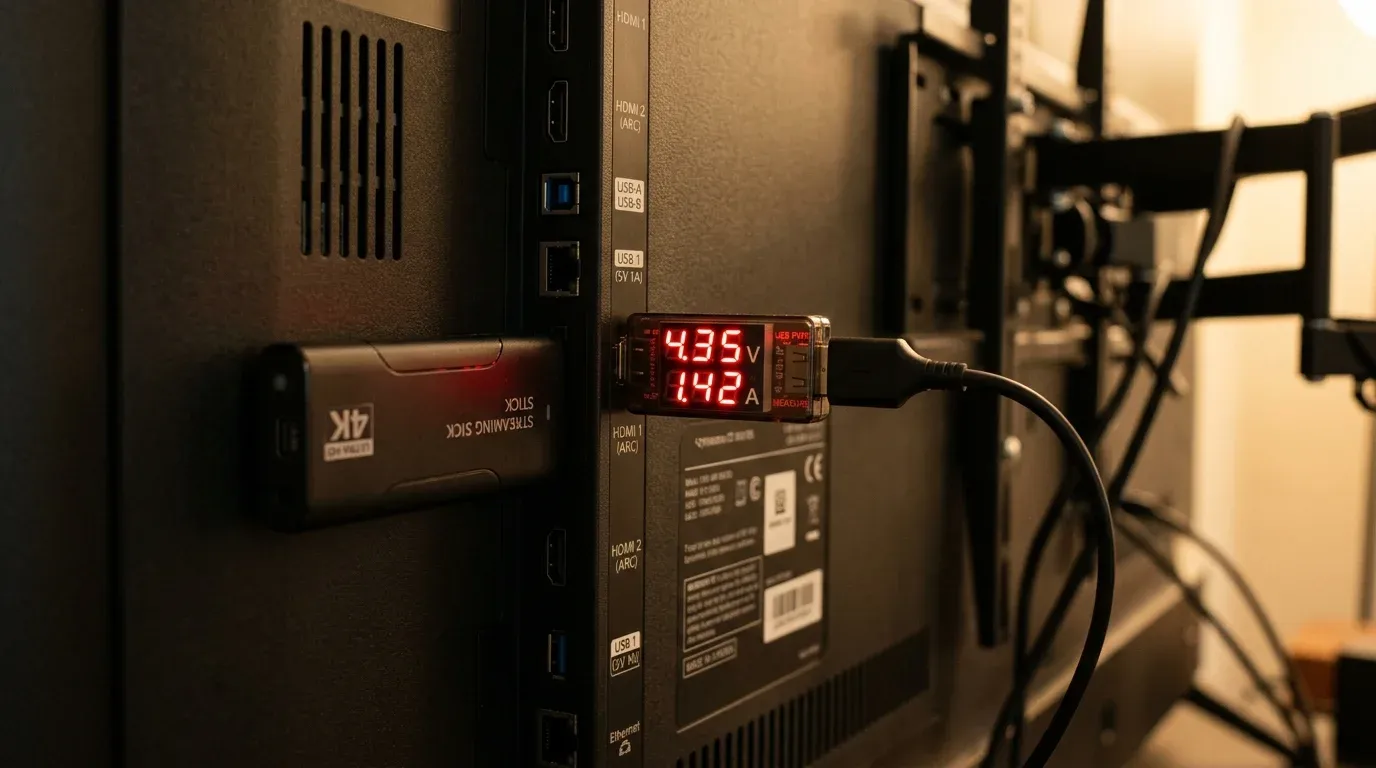

Ниже приведены результаты аппаратных измерений с помощью цифрового USB-тестера FNB48 на ТВ-стике Xiaomi TV Stick 4K (процессор Amlogic S905Y4, 2 ГБ ОЗУ, Wi-Fi 5 ГГц).
| Сценарий работы | Напряжение шины | Ток потребления | Пиковая мощность | Работа от USB 2.0 (0.5A) | Работа от адаптера 5V 2A |
|---|---|---|---|---|---|
| Холодный старт ОС | 4.65V – 4.90V | 0.85A – 1.15A | 4.2 – 5.6 Вт | Редкие сбои загрузки | Стабильный запуск за 35 с |
| Простой в лаунчере | 4.98V – 5.05V | 0.35A – 0.45A | 1.8 – 2.3 Вт | Полная стабильность | Полная стабильность |
| YouTube 1080p 60 fps | 4.52V – 4.70V | 0.75A – 0.95A | 3.6 – 4.5 Вт | Микрофризы, нагрев разъема | Полная стабильность |
| Онлайн-кинотеатры 4K HDR | 4.30V – 4.42V | 1.20A – 1.45A | 6.0 – 7.2 Вт | Цикличный ребут (Brownout) | Полная стабильность |
| Lampa + Торрент 4K Remux | 4.18V – 4.35V | 1.35A – 1.65A | 6.8 – 8.2 Вт | Мгновенное выключение | Полная стабильность |
Пиковое потребление 4K-донгла превышает возможности стандартного порта USB 2.0 более чем в три раза.
Физика процесса: почему USB-порт телевизора вызывает Brownout
USB-порты большинства телевизоров LG, Samsung и TCL создавались для флешек и сервисного обновления прошивки.
Категории USB-разъемов на телевизорах:
- USB 2.0 (черный): ток до 0.5A при 5.0V, максимальная мощность ограничена 2.5 Вт.
- USB 3.0 (синий): ток до 0.9A, мощность до 4.5 Вт.
- USB HDD / 5V 1A: порт для внешних жестких дисков, выдает до 1.0A (5.0 Вт).
При старте 4K-видео процессор Amlogic S905Y4 выводит ядра Cortex-A35 на предельную частоту 2.0 ГГц, видеоядро Mali-G31 MP2 обрабатывает оверлей, а Wi-Fi модуль на частоте 5 ГГц прокачивает тяжелый трафик. Потребляемый ток возрастает до 1.4–1.6A.
По закону Ома на сопротивлении проводников и разъема происходит резкая просадка напряжения: с 5.0V вольтаж падает до 4.20–4.35V.
Контроллер питания стика (PMIC) фиксирует падение напряжения ниже допустимого порога. Срабатывает встроенная защита UVLO (Undervoltage Lockout): питание шины VDD_CORE мгновенно отключается во избежание логических сбоев. Пользователь видит черный экран и перезагрузку.
Если устройство демонстрирует сбои другого характера, ознакомьтесь с материалом о решении проблем с перегревом и Wi-Fi на Xiaomi TV Stick 4K, где проанализированы температурные режимы донглов.
Опасность аварийных перезагрузок для eMMC памяти
Регулярные аварийные сбросы питания крайне опасны для энергонезависимой памяти eMMC 5.1. Операционная система Android непрерывно записывает базы данных, журналы и кэш постеров.
Внезапный Brownout приводит к тяжелым системным сбоям:
- Повреждение метаданных ФС: срыв транзакции записи ломает суперблок ext4 или f2fs, из-за чего ядро Linux не может смонтировать раздел
/data. - Сбой таблиц транслятора FTL: внутренний контроллер памяти не успевает сохранить соответствие логических секторов физическим ячейкам NAND.
- Блокировка памяти (Write Protect): контроллер eMMC переводит накопитель в защитный режим только для чтения. Стик зависает на заставке и больше не загружается.
При возникновении подобной поломки воспользуйтесь нашей инструкцией по восстановлению ТВ-бокса при зависании на заставке через recovery-меню.

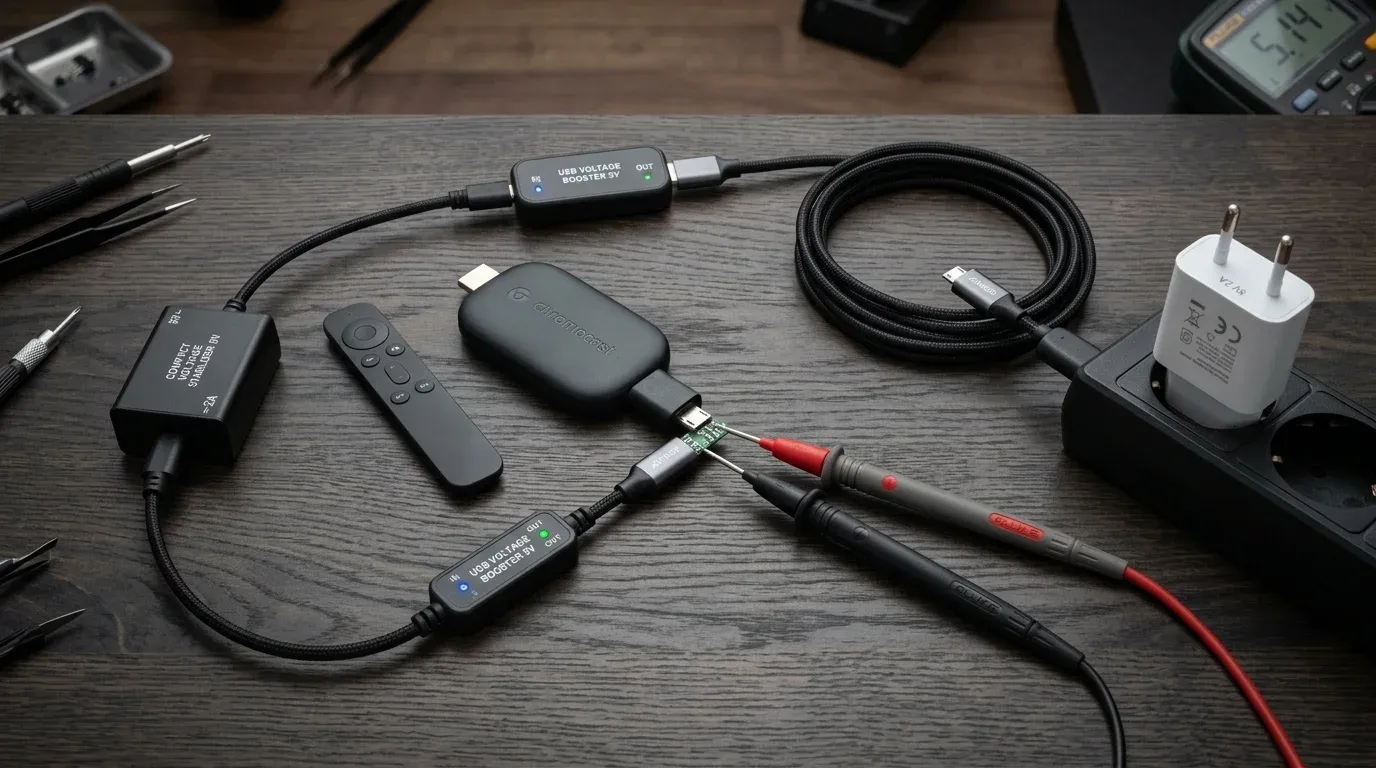

Четыре способа запитать ТВ-стик: от компромиссов к эталону
Для устранения дефекта выберите подходящий сценарий подключения.
1. Комплектный адаптер 5V 2A в розетку 220V (Эталон)
Это единственный способ, гарантирующий 100% стабильность в любых задачах. Сетевой импульсный адаптер выдает ток до 2.0A при стабильных 5.15V. На разъем стика приходит чистый ток без просадок даже под экстремальной нагрузкой. Если розетка за ТВ занята, используйте компактную заэкранную колодку-разветвитель на два гнезда.
2. Подключение к разъему USB HDD (5V 1A)
При категорическом нежелании тянуть провод к розетке используйте на телевизоре порт с обозначением USB HDD (5V 1A).
Мощности в 5 Вт хватает для работы интерфейса, онлайн-кинотеатров в 1080p и легких роликов YouTube с битрейтом до 25 Мбит/с. Для тяжелых файлов Blu-ray Remux с битрейтом 60–80 Мбит/с этот вариант остается пограничным.
3. Специальный кабель с буферным аккумулятором (Mission Cables)
Для скрытого монтажа от порта USB 2.0 применяют специализированные аксессуары вроде Mission Cables Power USB Cable. Это провод с промежуточным модулем, содержащим литий-ионный аккумулятор емкостью 1500–2000 мАч и преобразователь.
Принцип работы:
- В режиме покоя кабель берет от порта USB 2.0 ток 0.5A и плавно заряжает встроенную батарею.
- При старте фильма буфер мгновенно отдает в стик ток до 2.1A, полностью компенсируя дефицит энергии.
- Напряжение на входе стика удерживается на отметке 5.0V без просадок.
4. Замена штатного кабеля на провод калибра 20–22 AWG
Комплектные кабели бюджетных стиков часто имеют жилы сечением 28 или 30 AWG с высоким удельным сопротивлением, теряя до 0.45V вольтажа.
Замените провод на короткий качественный кабель питания с медными жилами калибра 20 AWG или 22 AWG. Чем толще жилы и короче линия, тем меньше паразитное падение напряжения.
Дополнительно снизить системную нагрузку поможет наше руководство по ускорению и оптимизации памяти Xiaomi TV Stick. Если памяти недостаточно для буфера плеера, изучите гайд по расширению памяти ТВ-стика через OTG-кабель.
Чеклист диагностики: нехватка питания или перегрев?
Используйте сервисный алгоритм для точного определения причины сбоев:
- Момент сбоя: резкая перезагрузка в первую секунду старта видеопотока без подтормаживаний — признак просадки питания (Brownout).
- Поведение перед ребутом: если выключению предшествуют 5–10 минут сильных лагов, пропусков кадров и артефактов — причина в температурном троттлинге.
- Температурный тест: проверьте нагрев через приложение Cpu Temperature. Если температура чипа в момент сбоя ниже 72°C, перегрев исключен.
- Тест с блоком питания: подключите стик к исправному зарядному устройству 5V 2A. Прекращение перезагрузок подтверждает нехватку питания по USB.
- Сбой модуля Wi-Fi: внезапный отвал сети 5 ГГц при работающем видео указывает на отключение радиомодуля из-за падения напряжения ниже 4.5V.
Питание от комплектного сетевого адаптера 5V 2A надежно защищает eMMC память от повреждения и гарантирует плавное воспроизведение 4K HDR без перезагрузок.
Официальный премиум-пакет от Шаровоз: 296 Кинозалов (все каналы BCU и новинки в 4K HDR), 116 каналов РФ, 92 Спортивных (Матч Премьер 50fps) и архив за 6 дней на любом Smart TV или приставке.
Теги
❓︎ Часто задаваемые вопросы (FAQ)
Почему ТВ-стик работает в меню, но выключается при старте фильма?
В меню Android TV чип работает на минимальных частотах (0.35–0.45A / 2.3 Вт). Старт 4K-видео нагружает декодеры и Wi-Fi, требуя до 1.6A. Порт USB телевизора не выдерживает нагрузку, вольтаж проседает, и плата уходит в ребут.
Можно ли сжечь ТВ-стик мощным зарядным блоком на 65 Вт?
Нет. Блок питания с протоколом Power Delivery отдает только запрошенные 5V. Стик берет ровно тот ток (в амперах), который необходим его компонентам.
Решает ли проблему синий порт USB 3.0 на телевизоре?
Порт USB 3.0 выдает до 0.9A (4.5 Вт), а порты USB HDD — до 1.0A (5 Вт). Этого хватает для 1080p и легкого 4K, но в тяжелых сценах с высоким битрейтом риск ребутов сохраняется.
