Как выбрать ТВ-приставку для старого ТВ без HDMI

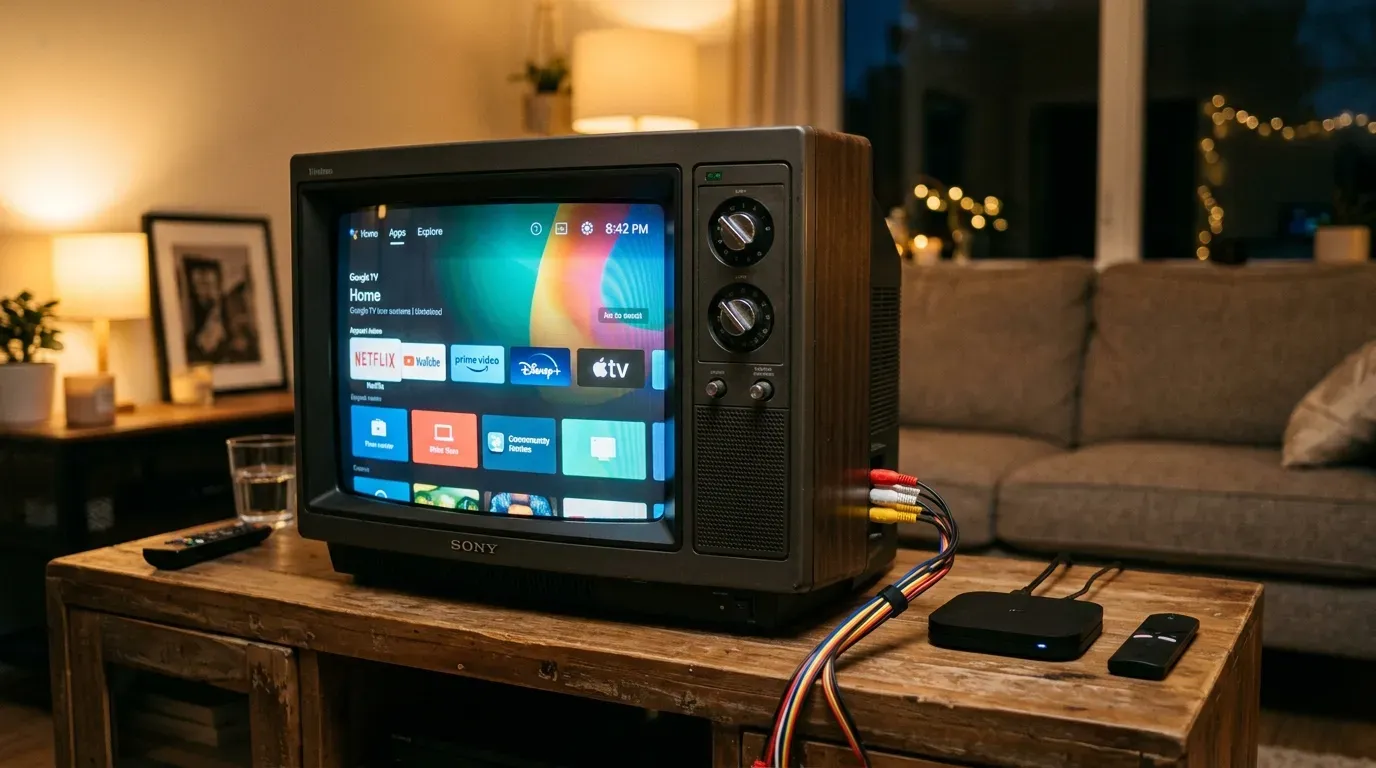

В сервисный центр регулярно приносят кинескопные или старые жидкокристаллические телевизоры с вопросом: «Можно ли сделать из этого старого аппарата полноценный Smart TV?». Ответ однозначный — да. Старый телевизор на даче, в гараже или на кухне вполне способен прослужить еще не один год, проигрывая фильмы с Кинопоиска, YouTube и каналы IPTV.

Главная проблема таких телевизоров — отсутствие цифрового порта HDMI. В этом руководстве я подробно разберу, как правильно выбрать и подключить приставку для старого телевизора через аналоговые разъемы RCA («тюльпаны»).

---

Способы подключения приставки к старому телевизору

Существует два основных метода подать сигнал с медиаплеера на телевизор без HDMI-порта.

1. Прямое подключение через встроенный AV-выход (Jack 3.5 мм на 3 RCA)

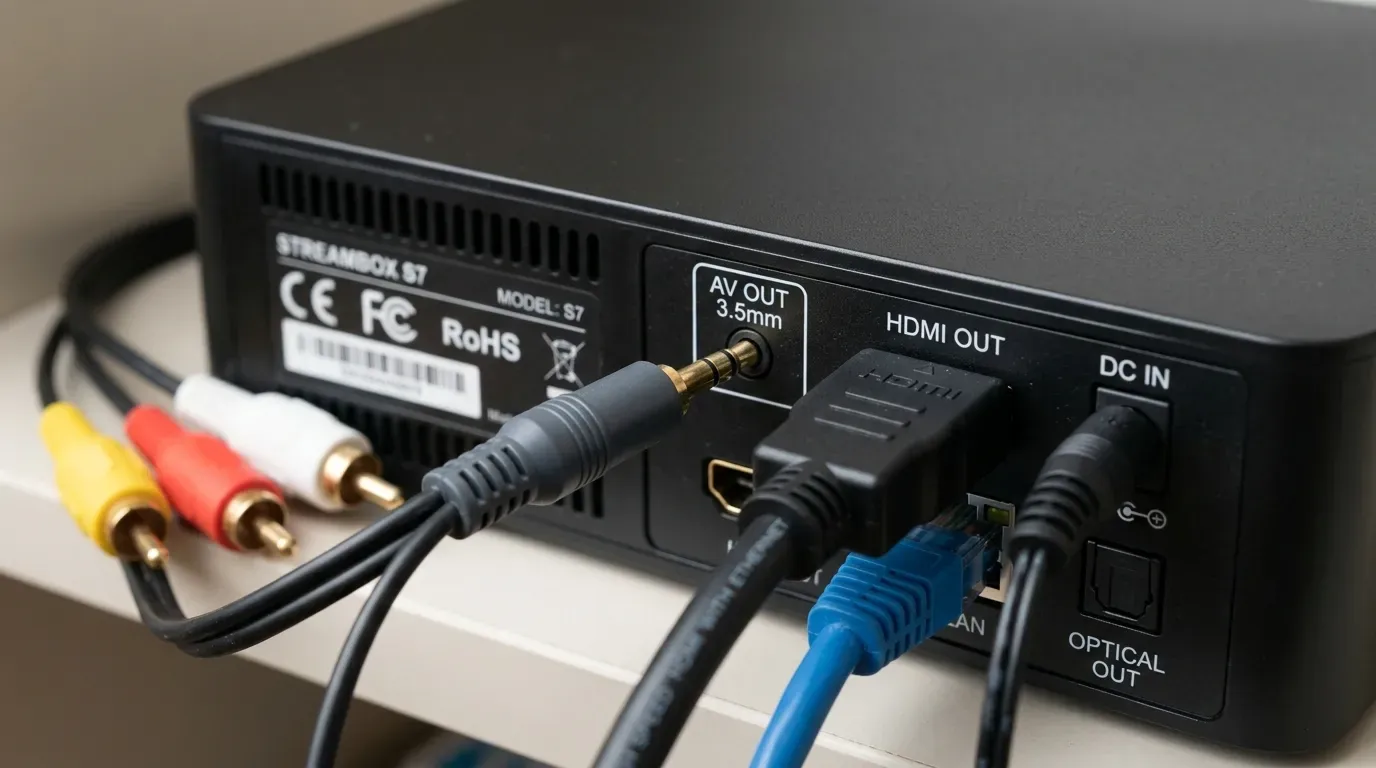

Большинство полноценных ТВ-боксов (в отличие от компактных ТВ-стиков) имеют на задней панели специальный разъем с надписью AV или AV OUT. Внешне он выглядит как обычное гнездо для наушников 3.5 мм, но внутри содержит 4 контакта (TRRS): видеосигнал, левый аудиоканал, правый аудиоканал и заземление (GND).

Плюсы этого метода:

• Не требуются дополнительные переходники и блоки питания.
• Сигнал идет напрямую из процессора приставки на видеовход телевизора.
• Минимальная задержка вывода изображения.

2. Подключение через внешний активный конвертер HDMI to AV

Если у вас уже есть медиаплеер без AV-порта (например, ТВ-стик) или сертифицированный бокс без аналогового выхода, вам понадобится внешний конвертер. Это небольшая пластиковая коробочка, которая принимает цифровой сигнал HDMI и преобразует его в аналоговый сигнал Composite Video (PAL/NTSC).

Обратите внимание: конвертер должен быть именно HDMI in -> AV out, а не наоборот. Также ему обязательно требуется внешнее питание 5V по Micro-USB кабелю.

---

Важнейший нюанс: распиновка AV-кабеля 3.5 мм

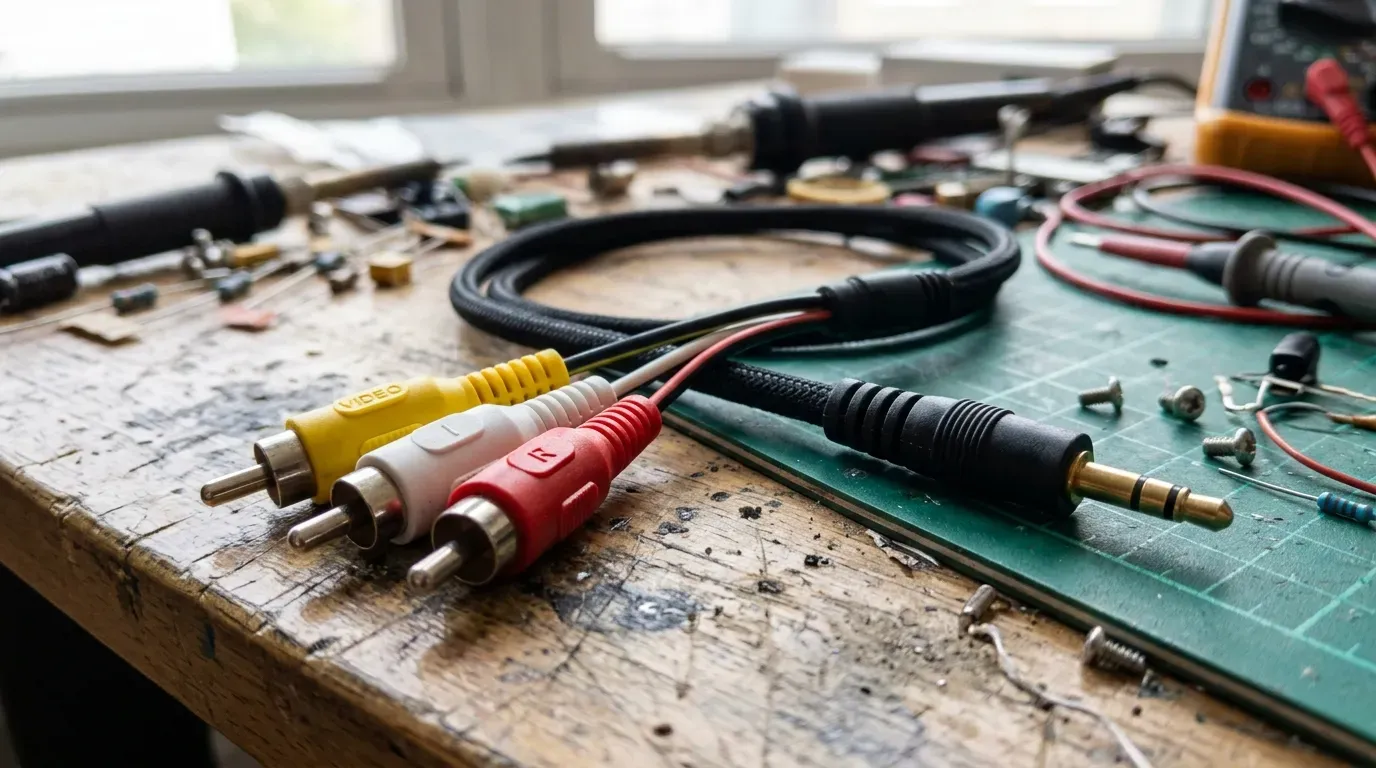

Главная ловушка, с которой сталкиваются 90% пользователей при покупке кабеля 3.5 mm Mini-Jack на 3 RCA — это отсутствие единого мирового стандарта распиновки контактов.

В электронике существуют три основных варианта распиновки штекера TRRS 3.5 мм:

1. Стандарт Amlogic / China Universal: Кончик (Tip) — Левый звук, Кольцо 1 (Ring 1) — Видео, Кольцо 2 (Ring 2) — Правый звук, Основание (Sleeve) — Земля.
2. Стандарт Apple / Camcorder: Кончик — Левый звук, Кольцо 1 — Правый звук, Кольцо 2 — Видео, Основание — Земля.
3. Стандарт Nokia / Old MP3: Кончик — Левый звук, Кольцо 1 — Правый звук, Кольцо 2 — Земля, Основание — Видео.

Если вы подключили кабель, а на экране нет картинки или идет сильный гул вместо звука — не спешите нести приставку в сервис. В 95% случаев достаточно просто перепутать цветные штекеры местами на самом телевизоре.

Например, если у вашего кабеля видеосигнал выведен на красный или белый штекер вместо желтого — вставьте именно его в желтое гнездо «VIDEO IN» на телевизоре.

---

Обзор лучших ТВ-приставок с AV-выходом для старых ТВ

Не все современные медиаплееры сохранили аналоговый видеовыход. Мы отобрали проверенные модели, на которых AV-порт работает из коробки.

1. Kickpi KP1 — Лучшая сертифицированная модель с AV

Для тех, кому нужен лицензионный Google TV с официальным Widevine L1 и возможностью подключения к кинескопу, отлично подойдет обзор Kickpi KP1. Устройство имеет физический разъем AV 3.5 мм и работает очень стабильно.

2. TOX3 и Tanix TX6s — Народные боксы для энтузиастов

Если вы планируете устанавливать кастомные прошивки и дорабатывать охлаждение, обратите внимание на обзор приставок TOX3 и Tanix TX6s. Оба бокса имеют аналоговый видеовыход, который отлично работает на прошивках SlimboX.

3. Dune HD Homatics Box R 4K Plus — Премиум-выход с гигабитным LAN

Для любителей максимального качества и стабильной сети подойдут флагманские модели с физическим портом AV 3.5 мм. Они позволяют смотреть тяжелые медиафайлы даже на старых проекторах и телевизорах.

---

Настройка Android TV под экран 4:3 и низкое разрешение

После физического подключения приставки к аналоговому телевизору необходимо правильно настроить параметры вывода изображения в меню Android:

1. Разрешение экрана: Зайдите в «Настройки» -> «Настройки устройства» -> «Экран» -> «Screen Resolution». Переключите режим с «Auto» на фиксу 480i-60 (для стандартов NTSC) или 576i-50 (для стандартов PAL). Это уберет дрожание мелкого текста.
2. Масштабирование (Screen Position): Старые кинескопные телевизоры страдают эффектом оверскана (обрезание краев кадра). В меню приставки найдите пункт «Display Position» / «Zoom» и уменьшите масштаб до 92–95%, чтобы иконки приложений не уходили за границы экрана.
3. Шрифт и интерфейс: Увеличьте размер системного шрифта в настройках доступности до «Крупный» или «Самый крупный», так как мелкий текст на кинескопе сложно читать.

После завершения базовой настройки вам потребуется установить удобный медиаплеер. О том, как загрузить программы на приставку, читайте в нашей инструкции как установить APK на Android TV.

---

Таблица соответствия распиновки и цветов штекеров RCA

Если при подключении стандартного кабеля изображение черно-белое, звук хрипит или картинки нет вовсе, используйте таблицу перекоммутации штекеров:

Распиновка кабеля	Цвет штекера для Видео (Video In)	Левый аудиоканал (Audio L)	Правый аудиоканал (Audio R)	Признак несовпадения
Amlogic Standard (Китай)	Желтый	Белый	Красный	Нормальная работа «из коробки»
Camcorder / Sony / Apple	Красный (вставить в жёлтый ТВ)	Белый	Желтый	Нет видео при подключении жёлтого
Перепутана земля (GND)	Белый (вставить в жёлтый ТВ)	Желтый	Красный	Сильный фон и гул в динамиках ТВ

---

Как устранить гул в динамиках и диагональные полосы на экране

При аналоговом подключении старых кинескопных ТВ часто возникает эффект «земляной петли» (Ground Loop):

1. Фон 50 Гц в динамиках: Если из колонок телевизора слышен постоянный низкочастотный гул, подключите блок питания телевизора и приставки к одному сетевому фильтру/удлинителю в одну фазу.
2. Диагональные полосы (наводки): Не прокладывайте тонкий RCA-кабель вплотную к силовому проводу 220V. Используйте экранированный кабель с ферритовыми кольцами.

Подобрать приставку с гарантированно рабочим аналоговым AV-выходом под ваш старый телевизор можно в нашем мастере подбора ТВ-приставок онлайн. А если вы подключаете приставку к компьютерному дисплею без динамиков, смотрите руководство о том, как подключить ТВ-бокс к монитору со звуком через HDMI Audio Extractor.

---

Чек-лист проверки при подключении через RCA

Перед первым запуском системы проверьте выполнение следующих шагов:

• Проверить тип разъемов: Убедитесь, что на приставке есть разъем AV 3.5 мм или куплен активный конвертер HDMI to AV.
• Подобрать рабочий кабель: При отсутствии сигнала поочередно поменяйте местами желтый, красный и белый «тюльпаны» в телевизоре.
• Переключить ТВ в режим AV: На пульте телевизора нажмите кнопку INPUT, SOURCE или TV/AV и выберите аналоговый вход.
• Настроить разрешение 576i / 480i: Установите четкое аналоговое разрешение в настройках приставки для устранения мерцания.
• Отрегулировать оверскан: Подогните границы экрана через меню настройки позиции изображения.
