Как подключить ТВ-бокс к монитору со звуком: гайд

Превращение свободного компьютерного монитора в полноценный Smart TV для кухни, спальни или дачи — отличный способ подарить старому экрану вторую жизнь. Однако при прямом подключении ТВ-приставки пользователи сталкиваются с тремя типичными сервисными проблемами: полным отсутствием звука (у монитора нет колонок), черным экраном из-за несовпадения видеорежимов и блеклой «выцветшей» цветопередачей.

Как сервисный мастер, я ежедневно сталкиваюсь с подобными вопросами в мастерской. Ниже приведена проверенная пошаговая схема подключения видео и извлечения звука на любые колонки или наушники.

---

Сравнение способов вывода звука с ТВ-бокса на монитор

Метод вывода звука	Необходимое оборудование	Качество аудио	Задержка звука
HDMI Audio Extractor	Сплиттер с внешним питанием	Максимальное (24-bit PCM / SPDIF 5.1)	0 мс (Абсолютный синхрон)
Аналоговый AV-выход (AUX)	Кабель Jack 3.5 мм → RCA / Jack	Среднее (зависит от встроенного ЦАП ТВ-бокса)	0 мс
Внешний USB ЦАП / Звуковая карта	USB Sound Card (Ugreen, Creative)	Отличное (чистый звук без наводок)	0 мс
Беспроводной Bluetooth	Bluetooth-колонка / наушники	Хорошее (сжатие кодеком SBC/AAC)	100–250 мс (зависит от кодека)

---

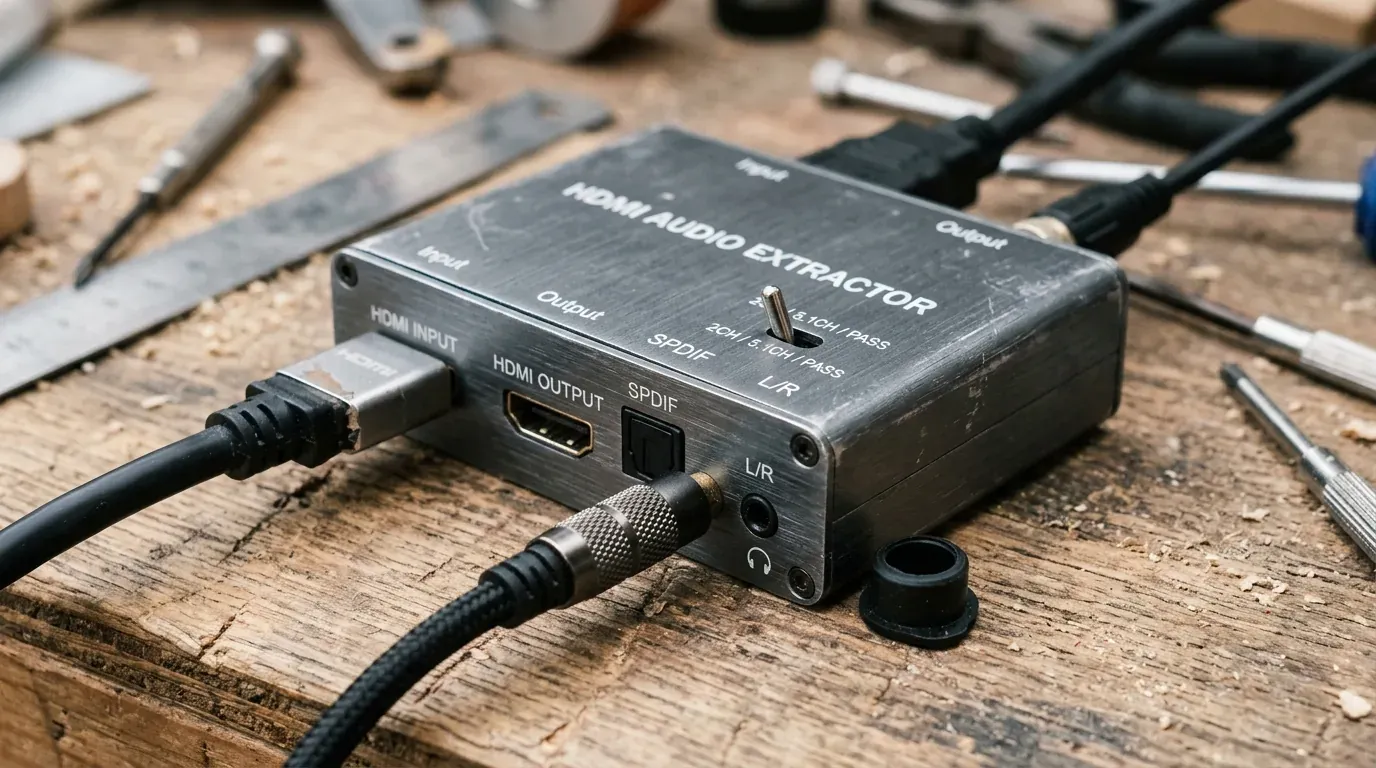

Способ 1: Использование аппаратного HDMI Audio Extractor (Идеальный вариант)

Если на мониторе есть стандартный порт HDMI, но нет аудиовыхода под наушники, лучшим решением выступает компактный адаптер-экстрактор:

Схема коммутации:

1. Подключите HDMI-кабель от ТВ-бокса во входной порт HDMI IN экстрактора.
2. Вторым HDMI-кабелем соедините выход HDMI OUT с видеовходом монитора.
3. Подключите акустические колонки или саундбар к разъему 3.5 mm Jack (L/R) или оптическому порту SPDIF (Toslink).
4. Установите механический тумблер на корпусе экстрактора в положение 2CH (Стерео). Если оставить режим 5.1CH или PASS, монитор без поддержки многоканального декодирования может заблокировать звуковую дорожку.
5. Обязательно запитайте экстрактор комплектным кабелем micro-USB от любого USB-порта приставки с током не менее 1.0А.

Подробнее о сквозной передаче многоканального звука читайте в статье по настройке Passthrough звука на Android TV.

---

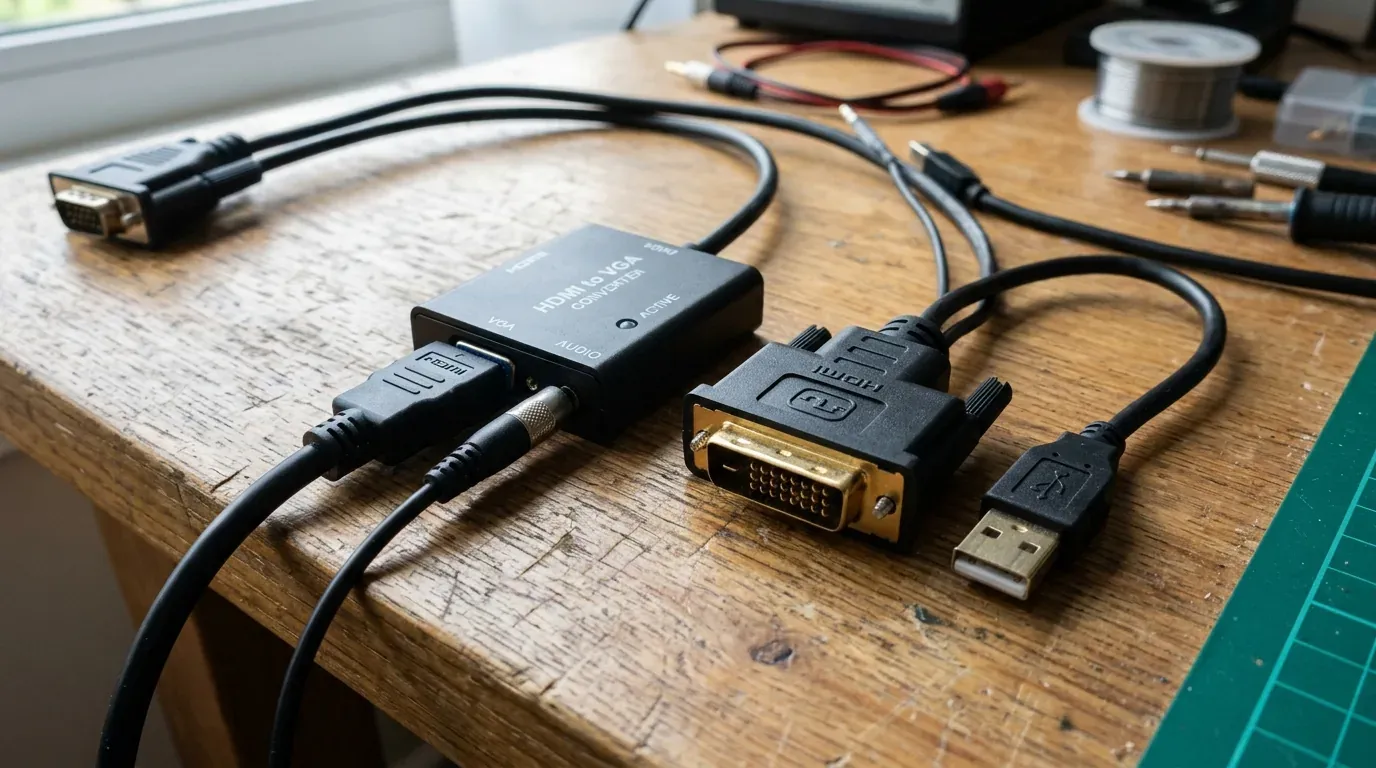

Способ 2: Подключение к мониторам со входами DVI и VGA

Если ваш монитор выпущен 8–15 лет назад и не имеет современного HDMI-разъема:

Тип видеовхода на мониторе	Необходимый адаптер	Способ вывода звука
DVI-D (Цифровой)	Кабель/переходник HDMI → DVI-D	Через аналоговый AV-выход приставки (Jack 3.5 мм) или Bluetooth
VGA (Аналоговый D-Sub)	Активный конвертер HDMI → VGA с аудио-ЦАП	Через встроенный 3.5 мм разъем на корпусе VGA-адаптера
DisplayPort	Активный переходник HDMI → DP	Напрямую через монитор (при наличии разъема для наушников)

Важные нюансы при работе с VGA:

Пассивные кабели «HDMI-VGA без чипа» работать не будут. Цифровой сигнал HDMI требует активного преобразования в аналоговый сигнал RGBHV с помощью встроенного чипа (например, AG6200 или Chrontel). Выбирайте только активные конвертеры с гнездом дополнительного USB-питания и аудио-разъемом 3.5 мм.

Если ваша приставка оснащена аналоговым выходом AV, ознакомьтесь с руководством по распайке кабелей AV mini-jack на тюльпаны RCA.

---

Решение проблемы с защитой контента HDCP

Старые компьютерные мониторы часто не поддерживают протокол шифрования HDCP (High-bandwidth Digital Content Protection) версии 1.4 или 2.2. Из-за этого при запуске лицензионных приложений (Кинопоиск, Иви, Wink) экран монитора гаснет, хотя меню Android TV отображается корректно.

Инженерные способы обхода:

1. Использование HDMI-сплиттера 1x2: Большинство недорогих сплиттеров (на чипах EP9132) при трансляции сигнала автоматически снимают HDCP-защиту и выдают на второй порт чистый видеопоток.
2. Отключение HDCP в настройках приставки: На прошивках SlimBOX и Ugoos перейдите в Настройки → Экран → HDCP Mode и переключите режим в положение OFF.

---

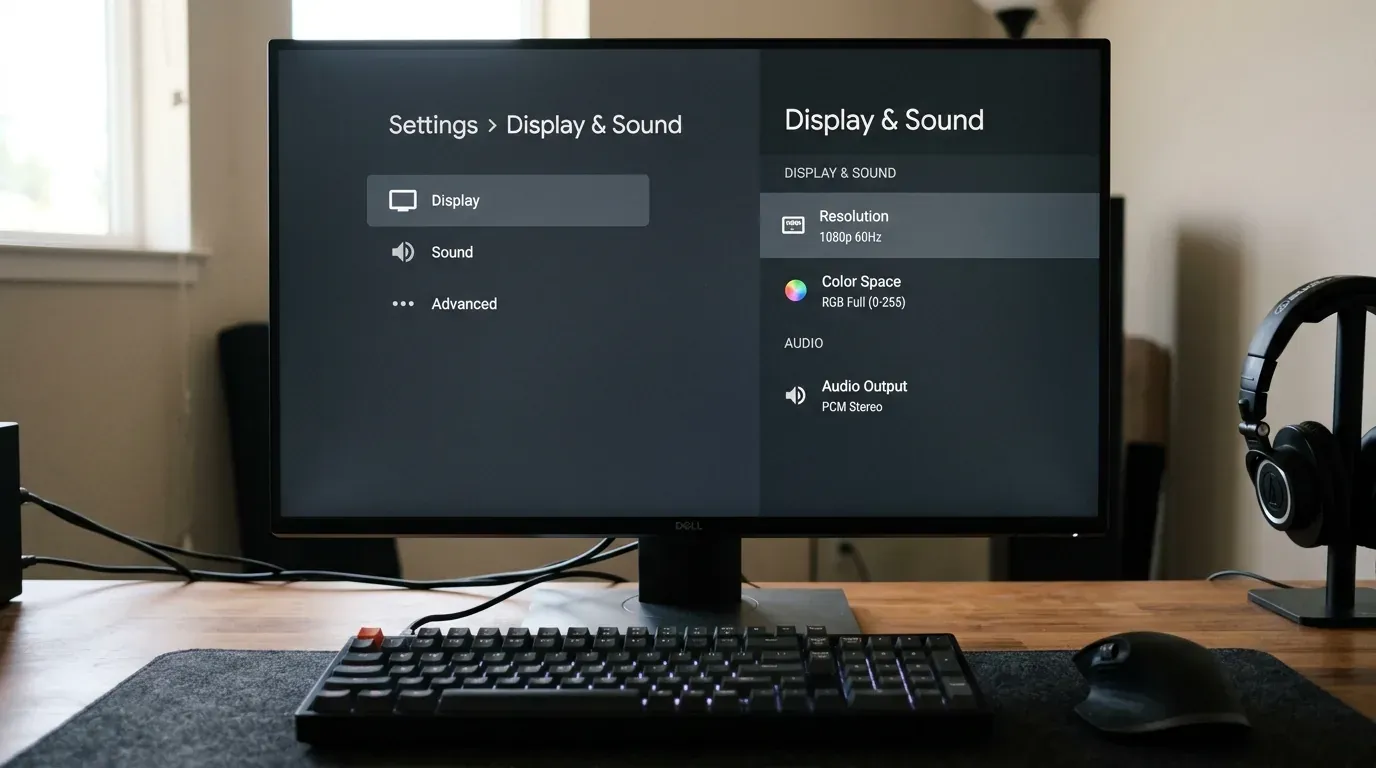

Шаг 3: Настройка параметров экрана и цветового пространства в Android TV

Компьютерные мониторы и бытовые телевизоры используют принципиально разные стандарты цветового диапазона:

1. Цветовой диапазон (Color Range):
   • Телевизоры работают в ограниченном диапазоне RGB Limited (16–235).
   • Мониторы требуют полный диапазон RGB Full (0–255).
   • Если оставить значение по умолчанию, черный цвет на мониторе превратится в темно-серый, а картинка потеряет контраст. Зайдите в Настройки → Экран → Цветовое пространство и выберите RGB Full 8-bit.
2. Разрешение и частота обновления:
   • Перейдите в Настройки дисплея → Разрешение экрана.
   • Отключите автоматический выбор («Auto») и жестко выставьте родное разрешение матрицы монитора: 1080p 60Hz или 720p 60Hz.
   • Избегайте режимов 50 Гц (PAL) и 24 Гц, если монитор не поддерживает динамический фреймрейт.

---

Шаг 4: Настройка аудиокодеков в прошивке ТВ-бокса

Чтобы звук без проблем воспроизводился через стереоколонки:

1. Зайдите в Настройки устройства → Звук → Выбор формата аудио.
2. Переключите режим из положения «Авто» в положение «Никогда не использовать объемный звук» или «PCM Stereo».
3. В настройках видеоплеера (Vimu, VLC или Nova Player) выберите программное декодирование аудио (Software Decode) для дорожек AC3, DTS и E-AC3.

О том, как правильно настроить управление питанием монитора через HDMI, читайте в нашем разборе проблем и настройки протокола HDMI CEC. Для организации локального хранилища фильмов ознакомьтесь с гайдом по подключению внешних дисков и SSD к ТВ-боксу.

---

Шаг 5: Устранение фонового гула в колонках и земляной петли (Ground Loop)

Частая проблема при подключении компьютерных колонок с питанием от USB-порта приставки — появление высокочастотного писка, фонового гула или треска в динамиках при воспроизведении видео.

Причина и решение:

• Земляная петля (Ground Loop): Когда аудиокабель 3.5 мм и провод питания колонок подключены к общему контуру питания ТВ-бокса, возникает паразитный ток по сигнальной земле аудиокабеля.
• Как устранить:
  1. Запитайте внешние колонки от отдельного сетевого адаптера 5В/1А в розетку, а не от USB-разъема ТВ-бокса.
  2. Если разделить питание невозможно, установите в разрыв аудиокабеля 3.5 мм пассивный фильтр-изолятор контура заземления (Ground Loop Noise Isolator).

---

Шаг 6: Коррекция пропорций экрана для мониторов 16:10 (1920x1200 и 1680x1050)

Многие офисные мониторы имеют соотношение сторон матрицы 16:10 вместо стандартного телевизионного формата 16:9.

1. При подаче стандартного сигнала 1080p монитор по умолчанию может растянуть изображение по вертикали, искажая лица и пропорции объектов.
2. Откройте встроенное меню монитора (кнопками на корпусе) и в разделе «Настройки изображения / Image Ratio» переключите режим масштабирования с Wide / Full Screen на Aspect (1:1 / По пропорциям).
3. По краям экрана сверху и снизу появятся аккуратные черные полосы (Letterbox), сохранив идеальную геометрию кадра.

---

Чек-лист проверки подключения ТВ-бокса к монитору

• Выбран правильный адаптер: Активный конвертер с питанием для VGA или экстрактор для HDMI.
• Звуковой тумблер переведен в 2CH: Сигнал идет в двухканальном формате PCM Stereo.
• Выставлен режим RGB Full (0–255): Черный цвет глубокий, контрастность изображения в норме.
• Зафиксирована частота 60 Гц: Монитор запускается моментально без ошибки «Out of Range».
• Устранены наводки по питанию: Колонки запитаны от отдельного блока питания без фонового гула.
• Скорректирован Aspect Ratio: Для экранов 16:10 включено сохранение оригинальных пропорций.
