Настройка оптического выхода S/PDIF на ТВ-боксе: гайд

Как подключить оптический кабель S/PDIF Toslink к ТВ-приставке и саундбару: форматы Dolby Digital и DTS 5.1, сквозной вывод RAW Bitstream и решение проблем.

Дмитрий Морозов

💡︎ Главные мысли статьи:

  • Оптический интерфейс S/PDIF (Toslink) физически ограничен стандартом IEC 60958 и передает либо несжатый 2.0 LPCM, либо сжатые многоканальные потоки Dolby Digital 5.1 (AC-3) и DTS 5.1.
  • Для получения честного объемного звука 5.1 в настройках Android TV необходимо выбрать режим цифрового вывода «Optical RAW / Passthrough», отключив даунмикс в PCM Stereo.
  • Перед подключением оптического кабеля обязательно снимите микроскопический прозрачный силиконовый защитный колпачок с коннектора Toslink во избежание повреждения оптического излучателя.
Подключение оптического кабеля Toslink к разъему Optical SPDIF на задней панели ТВ-бокса

Многие владельцы домашних кинотеатров, классических AV-ресиверов и саундбаров без сквозных портов HDMI подключают звук по оптическому интерфейсу S/PDIF (Toslink). Оптический кабель передает цифровой аудиосигнал в виде световых импульсов по кварцевому или полимерному оптоволокну, обеспечивая абсолютную гальваническую развязку: в аудиосистеме полностью исключаются земляные петли (Ground Loop), фоновое гудение трансформаторов и помехи от импульсных блоков питания.

Однако при подключении приставки пользователи часто сталкиваются с проблемами: саундбар молчит, вместо звука раздается пронзительный цифровой треск, либо многоканальный фильм играет исключительно в плоском стерео. В этом инженерном руководстве мы разберем, как правильно настроить оптический выход spdif на тв приставке, согласовать аудиокодеки и получить честный звук 5.1.

Сравнение возможностей интерфейсов: S/PDIF (Оптика) vs HDMI eARC vs 3.5 мм AUX

Аудиоформат / СтандартОптика S/PDIF (Toslink)HDMI eARC (2.1)Аналоговый AUX 3.5 мм
Несжатый звук PCMТолько 2.0 Stereo (до 24 бит / 96 кГц)5.1 / 7.1 LPCM (до 192 кГц)2.0 Stereo (аналог)
Dolby Digital (AC-3 5.1)Да (Bitstream до 640 кбит/с)Да (нативно)Нет (даунмикс)
DTS Digital Surround (5.1)Да (Bitstream до 1536 кбит/с)Да (нативно)Нет (даунмикс)
Dolby Digital Plus (E-AC-3)Нет (не хватает пропускной способности)Да (до 6.144 Мбит/с)Нет
Dolby TrueHD / Atmos / DTS:XНет (физическое ограничение)Да (полный Bit-Perfect)Нет
Защита от земляных петель100% идеальная (световод)Требует качественной землиВозможен фоновый гул

Самая частая и обидная ошибка новичков — попытка вставить оптический коннектор с надетой заводской защитой.

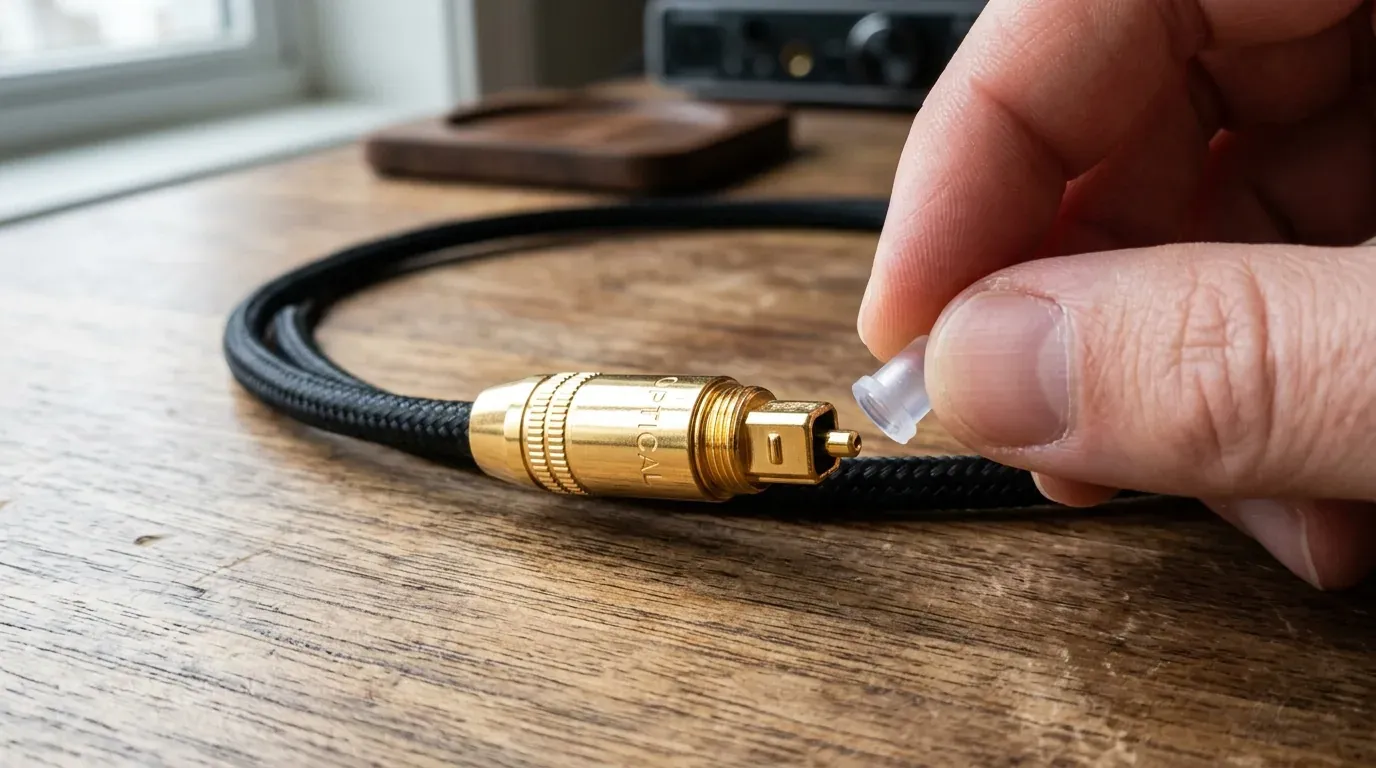

Снятие прозрачного силиконового защитного колпачка с наконечника оптического кабеля Toslink

Порядок действий:

  1. Снимите защитные колпачки: На обоих концах нового оптоволоконного кабеля Toslink установлены крошечные прозрачные силиконовые наконечники. Аккуратно потяните и снимите их перед коммутацией. Если вставить кабель с колпачком в разъем, пластик застрянет внутри гнезда, сломает подпружиненную шторку и заблокирует оптический контакт.
  2. Ориентация штекера: Коннектор Toslink имеет трапециевидную форму со скошенными углами. Совместите скосы штекера с ответными пазами в разъеме приставки и вставьте до характерного легкого щелчка.
  3. Радиус изгиба оптоволокна: Не перегибайте кабель под прямым углом при укладке за телевизором. Минимальный допустимый радиус изгиба бытового оптоволокна составляет 30–40 мм. Сильный залом приводит к внутреннему растрескиванию световода и затуханию луча.

Шаг 2: Системная настройка вывода звука в Android TV

По умолчанию операционная система декодирует весь аудиопоток силами встроенного софтверного микшера и принудительно преобразует его в двухканальный PCM Stereo. Чтобы передать исходный звук 5.1 на процессор саундбара, необходимо активировать сквозной режим:

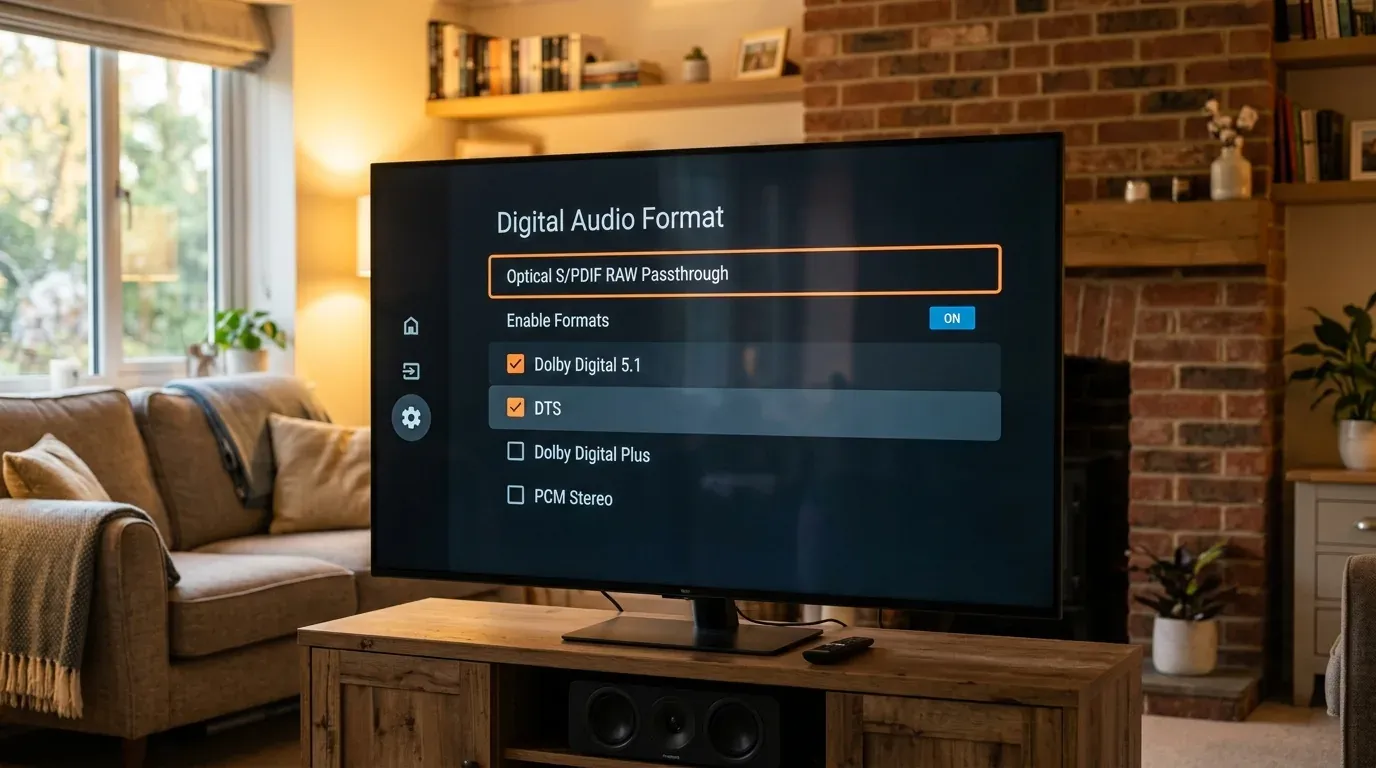

Меню выбора цифрового аудиоформата Optical SPDIF RAW Passthrough на экране Android TV
  1. Откройте «Настройки» -> «Настройки устройства» -> «Звук» (на оболочках Google TV: «Экран и звук» -> «Расширенные настройки звука»).
  2. В пункте «Выход звука» переключите значение с «Внутренние динамики / HDMI» на «Оптический / S/PDIF».
  3. В параметре «Выбор формата цифрового аудио» (Digital Audio Format):
    • Переключите режим из «Авто» в «Вручную» (Manual).
    • Включите переключатели напротив форматов Dolby Digital (AC-3) и DTS.
    • Отключите тумблеры напротив Dolby Digital Plus (E-AC-3) и Dolby TrueHD (оптика не может их передать, и приставка начнет выдавать тишину в фильмах).
  4. Если в прошивке вашей приставки (Slimbox, Ugoos) доступен прямой пункт «Audio Output Mode», выберите режим SPDIF (RAW) вместо LPCM.

Для идеальной настройки внешних плееров ознакомьтесь с нашей детальной статьей по настройке Vimu Media Player на Android TV.

Шаг 3: Настройка видеоплееров (Vimu, Kodi, Nova) под сквозной проброс

Системных настроек Android TV недостаточно: сам видеоплеер также обязан отправлять аудиопоток в нетронутом виде (Bitstream).

Инструкция для Vimu Media Player:

  1. Во время воспроизведения фильма откройте меню настроек плеера (кнопка «Вниз» на пульте или значок эквалайзера).
  2. Перейдите в раздел «Аудио» -> «Passthrough (Bitstream)» и выберите режим Включено.
  3. В пункте «Метод Passthrough» задайте S/PDIF (IEC 61937).
  4. Включите опцию «Перекодировать неподдерживаемые форматы в AC-3»: если фильм закодирован в современном формате E-AC-3 (Dolby Digital Plus со стримингов) или AAC 5.1, Vimu на лету пережмет поток в стандартный AC-3 5.1 со скоростью 640 кбит/с, и ваш ресивер воспроизведет полноценный пространственный звук.

Если вы используете внешнюю стереосистему через USB, читайте также про настройку USB ЦАП на Android TV в режиме Bit-Perfect.

Шаг 4: Разница между коаксиальным (Coaxial RCA) и оптическим S/PDIF

На некоторых ТВ-приставках и ресиверах вместо оптического гнезда Toslink установлен разъем S/PDIF Coaxial (оранжевый или черный RCA «тюльпан»):

  • Электрический коаксиальный S/PDIF: Передает тот же самый цифровой протокол IEC 60958, но по экранированному коаксиальному кабелю с волновым сопротивлением 75 Ом.
  • Преимущество оптики: Оптика абсолютно невосприимчива к электромагнитным наводкам и исключает появление сетевого фона 50 Гц в акустике.
  • Переходники и конвертеры: Если на вашей приставке только оптический выход, а на ресивере только коаксиальный вход (или наоборот), используйте активный двунаправленный конвертер Toslink-to-Coaxial с внешним питанием 5V. Пассивные переходники работать не будут.

Шаг 5: Устранение задержки звука (A/V Sync) и щелчков

При выводе аудио через оптику обработка изображения в современных телевизорах (алгоритмы интерполяции кадров MEMC, шумоподавление) занимает на 50–150 мс больше времени, чем передача звука по оптоволокну. В результате артикуляция актеров на экране может не совпадать с речью из колонок (рассинхрон).

Регулировка таймингов:

  1. Системная задержка в Android TV: Перейдите в раздел Звук -> Синхронизация звука и видео (A/V Sync). Отрегулируйте ползунок задержки с шагом 10 мс до идеального совпадения губ и речи.
  2. Устранение щелчков в начале трека: Если саундбар проглатывает первую секунду звука при смене трека или фильма, это связано с засыпанием оптического ресивера. В настройках Kodi или Vimu включите опцию «Поддерживать аудиопоток активным» (Send silence when idle), которая отправляет на оптику непрерывный тихий нулевой бит.

Чек-лист проверки и настройки оптического соединения

  • Сняты прозрачные силиконовые колпачки: Коннекторы чисто зафиксированы в разъемах.
  • Проверено красное свечение: На конце кабеля виден четкий красный луч светодиода.
  • В Android TV выбран режим Optical RAW: Даунмикс в 2.0 PCM отключен.
  • Включены только форматы AC-3 и DTS: Несовместимые тяжелые HD-кодеки деактивированы.
  • В плеере настроен S/PDIF Passthrough: Звуковой процессор саундбара определяет поток как Dolby Digital 5.1.

Теги

S/PDIF Оптика Toslink Звук Dolby Digital DTS Саундбар Android TV

❓︎ Часто задаваемые вопросы (FAQ)

Почему через оптический кабель S/PDIF не воспроизводится звук Dolby Atmos или Dolby TrueHD?

Пропускная способность оптического интерфейса Toslink физически ограничена скоростью около 1.5–3.1 Мбит/с. Несжатые HD-аудиоформаты (Dolby TrueHD, DTS-HD MA, несжатый LPCM 7.1 и Dolby Atmos) требуют полосы от 6 до 18 Мбит/с и могут передаваться исключительно через современный порт HDMI eARC.

Что делать, если из колонок саундбара вместо звука идет громкое шипение или треск?

Шипение («белый шум») возникает, когда плеер передает закодированный поток Bitstream (AC-3 или DTS), а подключенный саундбар не имеет встроенного аппаратного декодера этих форматов. В этом случае в настройках плеера переключите режим вывода звука в «PCM Stereo».

Светится ли оптический порт на приставке красным цветом при нормальной работе?

Да. Внутри разъема S/PDIF установлен светодиодный трансмиттер, излучающий видимый красный свет с длиной волны около 650–660 нм. Наличие ровного красного свечения на выходе кабеля подтверждает физическую исправность оптического тракта.
