Кабель HDMI 2.1 для 4K телевизора: выбор, eARC и подделки

В сервисный центр регулярно приносят телевизоры, саундбары и медиаплееры с жалобами на «бракованный порт HDMI», «отвалы звука» или «поломку видеочипа». Владельцы жалуются, что экран в фильмах внезапно гаснет на пару секунд, в динамиках раздаются щелчки, а картинка 4K 120 Гц рассыпается цветными искрами.

В девяти случаях из десяти аппаратная часть устройств полностью исправна. Виновником оказывается дешевый провод с яркой надписью «8K HDMI 2.1 48Gbps», купленный на распродаже за 400 рублей. Внутри такого изделия нет нормального экранирования, а проводники не способны выдержать высокочастотный сигнал современного стандарта.

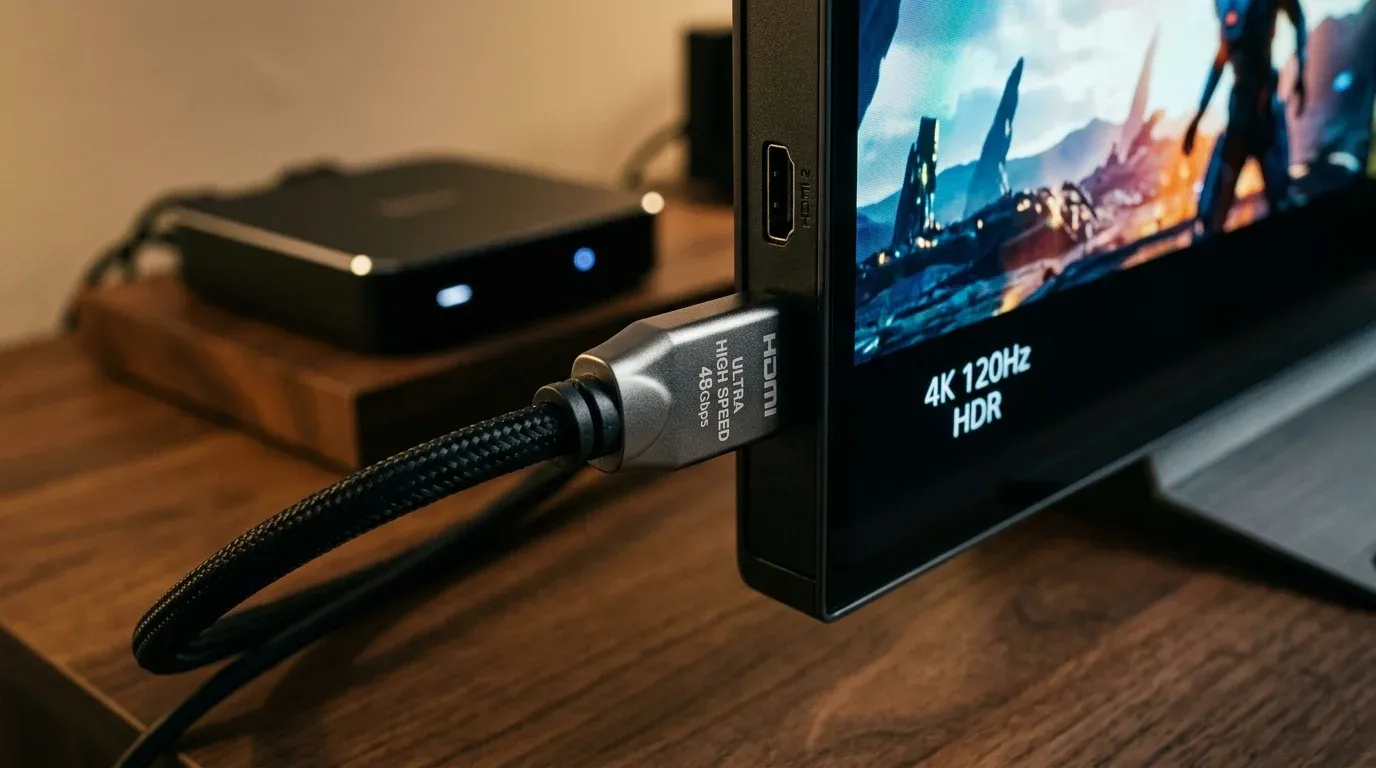

Грамотно подобранный кабель hdmi 2.1 для 4k телевизора избавляет от десятков плавающих сбоев. В этом материале разберем физику передачи данных по стандарту FRL, отличия настоящего кабеля Ultra High Speed от подделок, требования к каналу eARC и правила подбора длины.

---

Физика HDMI 2.1: почему старые кабели не справляются с 4K 120 Гц

Стандарт HDMI 2.0 использовал технологию передачи сигналов TMDS (Transition Minimized Differential Signaling). Она обеспечивала предельную пропускную способность 18 Гбит/с по трем каналам данных и одному тактовому каналу. Этого хватало для 4K при 60 кадрах в секунду с 8-битным цветом, но без запаса.

В спецификации HDMI 2.1 разработчики внедрили совершенно другой протокол — FRL (Fixed Rate Link). Тактовый сигнал зашили прямо в поток данных, а освободившуюся четвертую витую пару задействовали под передачу полезной нагрузки. Предельная скорость выросла почти втрое — до 48 Гбит/с.

Рассмотрим, какой битрейт требуется для современных форматов видео и аудио:

Формат видео и параметры цвета	Частота кадров	Необходимая полоса пропускания	Совместимый стандарт кабеля
4K HDR (YCbCr 4:2:0, 10-bit)	60 Гц	11.14 Гбит/с	High Speed (HDMI 2.0)
4K HDR (RGB / YCbCr 4:4:4, 10-bit)	60 Гц	20.05 Гбит/с	Ultra High Speed (HDMI 2.1)

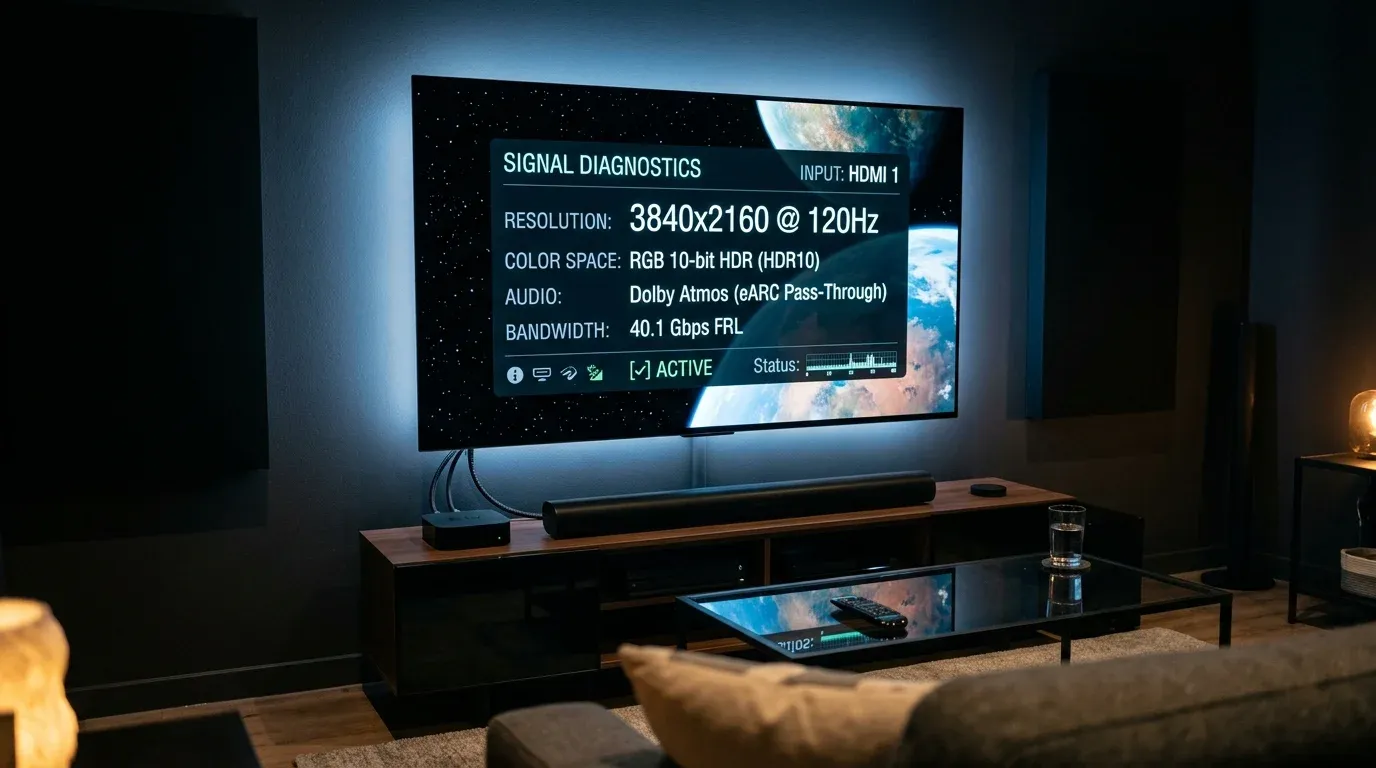

4K HDR (RGB 10-bit) + VRR	120 Гц	40.09 Гбит/с	Ultra High Speed (HDMI 2.1)
4K HDR (RGB 12-bit Dolby Vision)	120 Гц	48.11 Гбит/с (сжатие DSC)	Ultra High Speed (HDMI 2.1)
8K HDR (YCbCr 4:2:0, 10-bit)	60 Гц	40.09 Гбит/с	Ultra High Speed (HDMI 2.1)

Когда вы запускаете фильм с расширенным динамическим диапазоном Dolby Vision или подключаете игровую консоль в режиме 120 Гц, поток данных превышает 20–40 Гбит/с. Если кабель изготовлен по устаревшим нормам TMDS, на приемнике телевизора растет число битовых ошибок (CRC errors).

Контроллер HDMI теряет синхронизацию и перезапускает соединение — экран гаснет на 2–3 секунды («черный экран» или HDMI Handshake drop). Подробнее о том, как аппаратные чипсеты медиаплееров справляются с декодированием таких потоков, читайте в нашем разборе процессоров и чипсетов для ТВ-боксов.

---

Канал eARC: требования к кабелю для несжатого Dolby Atmos

Функция eARC (Enhanced Audio Return Channel) отвечает за передачу звука без потерь с телевизора на саундбар или AV-ресивер по тому же кабелю HDMI.

В отличие от классического ARC с ограничением полосы около 1–2 Мбит/с (где звук принудительно сжимался в обычный Dolby Digital или Dolby Digital Plus), eARC обеспечивает пропускную способность до 37 Мбит/с. Это позволяет транслировать несжатый многоканальный звук:

• Dolby TrueHD и полноценный кинематографичный Dolby Atmos;
• DTS-HD Master Audio и DTS:X;
• Несжатый многоканальный LPCM 7.1 (частота дискретизации 192 кГц / 24 бит).

Для работы eARC внутри кабеля выделена отдельная экранированная витая пара проводников, припаянная к пину 14 (Utility) и пину 19 (Hot Plug Detect).

В кустарных кабелях производители экономят медь: пин 14 оставляют пустым, либо объединяют его с общей землей. В результате картинка на телевизоре отображается, но саундбар молчит или периодически захлебывается щелчками при воспроизведении тяжелых дорожек.

Если у вас возникают конфликты включения аппаратуры при подключении саундбара, изучите нашу инструкцию по решению конфликтов питания HDMI-CEC. А при задержке аудиодорожек на внешних ресиверах пригодится руководство по устранению рассинхрона звука.

---

Как выявить подделку: маркировка Ultra High Speed и приложение проверки

Организация HDMI Forum запрещает производителям писать просто «HDMI 2.1» на коробках. По правилам лицензирования кабель обязан иметь строгое наименование класса: Ultra High Speed HDMI Cable.

Если на упаковке красуется надпись вроде «Version 2.1 Super Cable 8K», но отсутствует логотип сертификации, перед вами несертифицированное изделие с непредсказуемыми параметрами.

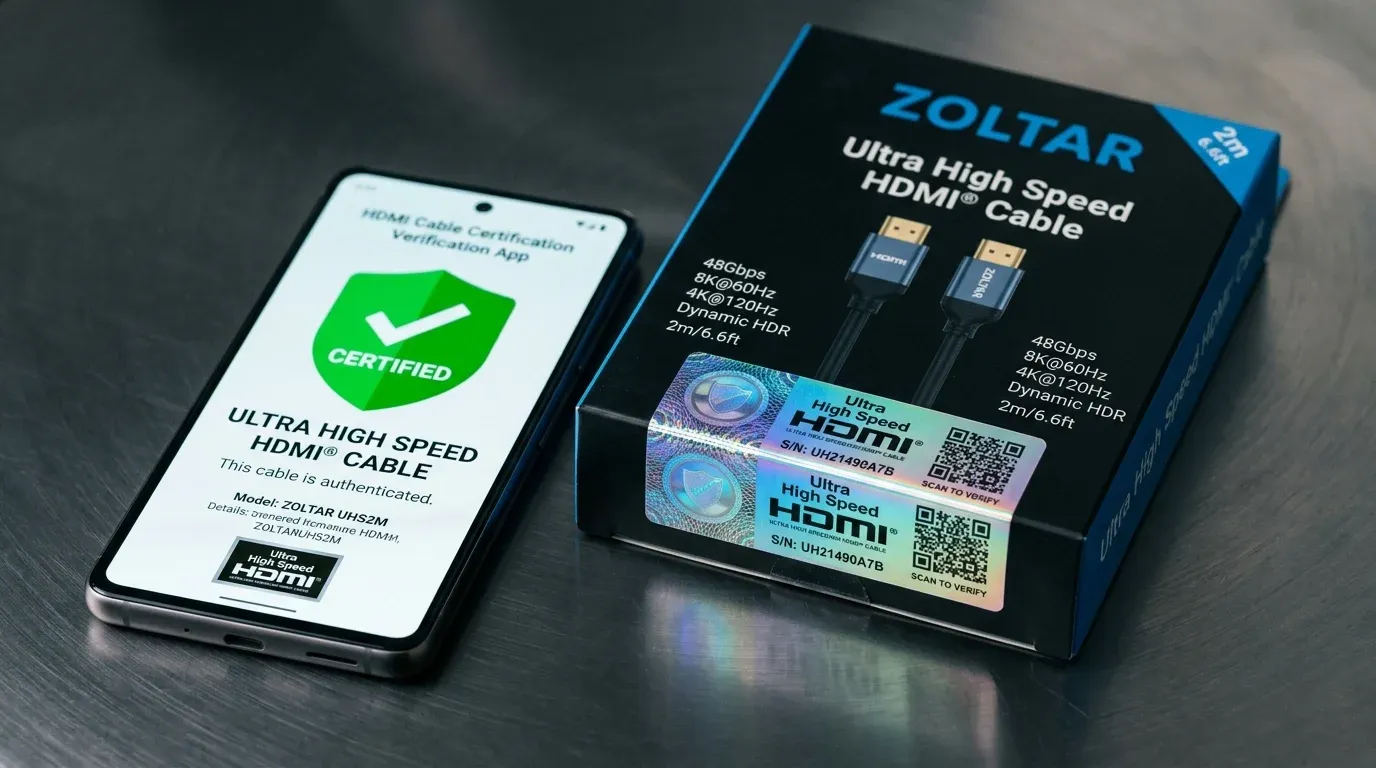

Настоящий сертифицированный кабель защищен специальной голографической этикеткой:

1. Оптическая голограмма: наклейка переливается радужными цветами при наклоне, на ней нанесен микротекст и фирменный логотип HDMI.
2. Защитный QR-код: квадратный код считывается мобильным приложением HDMI Cable Certification (доступно в Google Play и Apple App Store).
3. Результат проверки: приложение отправляет запрос на сервер HDMI Licensing Administrator. На экране смартфона отображается точное наименование бренда, артикул модели и длина шнура. Если сканер выдает ошибку или перенаправляет на безымянный китайский сайт — кабель фальшивый.

Кроме того, на самой оболочке кабеля через каждые 50–70 см должна быть выдавлена или напечатана четкая надпись: «ULTRA HIGH SPEED HDMI CABLE».

---

Медь против оптики (HDMI AOC): ограничения по длине

С ростом частоты сигнала медный проводник начинает работать как фильтр низких частот. Чем длиннее шнур, тем сильнее затухают высокочастотные гармоники FRL:

• До 2 метров: стандартные медные кабели калибра 28–30 AWG работают стабильно при наличии качественного тройного экрана.
• От 3 метров: медь подходит к физическому пределу для полосы 48 Гбит/с. Толщина медной жилы должна составлять не менее 24–26 AWG (кабель становится толщиной с палец и плохо гнется). Пассивные медные шнуры длиной 5 метров на частоте 120 Гц гарантированно срывают сигнал.
• От 5 до 30 метров: необходимо использовать активный оптический кабель — HDMI AOC (Active Optical Cable).

В разъемах кабеля HDMI AOC установлены миниатюрные оптоэлектронные преобразователи (лазеры VCSEL и фотодиоды). Видеосигнал конвертируется в световые импульсы и передается по тонким кварцевым волокнам без потерь и электромагнитных помех на расстояние до 50–100 метров.

[!WARNING] Оптические кабели HDMI AOC строго направленные! На одном штекере нанесена маркировка Source (подключается только к приставке, ПК или консоли), на втором — Display (подключается к телевизору или проектору). Если перепутать концы местами, изображения не будет.

---

Чек-лист проверки и выбора кабеля

Перед покупкой кабеля для телевизора и приставки воспользуйтесь списком практических критериев:

• Присутствует маркировка Ultra High Speed: на упаковке есть официальное название категории и заявлена скорость 48 Гбит/с.
• Проверена защитная голограмма: QR-код успешно просканирован через официальное приложение HDMI Cable Certification.
• Выбрана правильная длина: для расстояния до 2–3 метров используется качественная медь (28 AWG), для расстояния свыше 3 метров — оптический кабель HDMI AOC.
• Надежное экранирование: кабель имеет плотную внешнюю оплетку, защищающую от электромагнитных наводок роутеров Wi-Fi и силовых проводов 220 В.
• Подтверждена поддержка eARC: несжатые аудиодорожки Dolby Atmos и DTS-HD MA выводятся на саундбар без щелчков и пауз.
• Включен расширенный диапазон в ТВ: в настройках телевизора для нужного порта HDMI активирован режим «Расширенный формат», «Enhanced» или «HDMI Ultra HD Deep Color».

Если вы только выбираете современный медиаплеер с поддержкой стандартов 4K 120 Гц и актуальных видеокодеков, воспользуйтесь нашим интерактивным мастером подбора ТВ-боксов.
