Греется ТВ-приставка: как сделать охлаждение своими руками

Абсолютное большинство бюджетных и среднебюджетных смарт-приставок страдает от одной конструктивной болячки — крайне неэффективного теплоотвода. Производители стараются максимально удешевить производство, устанавливая внутрь крошечные металлические пластины вместо полноценных радиаторов. Из-за этого при просмотре тяжелого видео через TorrServe или запуске IPTV приставка начинает зависать, выдавать микрофризы интерфейса, а в худшем случае — просто перезагружается или сгорает.

Как сервисный инженер, я регулярно восстанавливаю приставки после термического повреждения. В этом материале мы детально разберем физику перегрева, рассмотрим эффективные методы борьбы с ним и сделаем качественную доработку охлаждения своими руками.

Симптомы и последствия перегрева процессора

Когда температура кремниевого кристалла процессора (SoC) переходит критическую отметку в 80°C, в ядре срабатывает автоматический механизм защиты — троттлинг. Процессор принудительно снижает тактовую частоту и пропускает рабочие циклы, чтобы снизить выделение тепла.

Для пользователя это выражается в следующих симптомах:

• Видео начинает двигаться рывками, хотя звук продолжает идти без задержек.
• Интерфейс приставки (оболочки Android TV или Google TV) начинает сильно лагать при навигации с пульта ДУ.
• Периодически отваливается модуль Wi-Fi или Bluetooth (поскольку радиочип расположен близко к горячему процессору и тоже перегревается). Подробнее о диагностике этих сбоев мы писали в статье про решение проблем с Bluetooth-пультом.
• Приставка намертво зависает или уходит в циклический бутлуп.

Длительная работа полупроводниковых компонентов при температурах выше 85°C резко сокращает их жизненный цикл. Со временем происходит отвал шаров пайки BGA-чипа от текстолита платы, и устройство полностью выходит из строя. Например, в нашем обзоре Kickpi KP1 мы упоминали о слабом штатном охлаждении этой модели, которое требует бережного отношения.

---

Пассивное охлаждение: замена радиатора и термопрокладки

Этот метод требует полной разборки приставки и навыков работы с термоматериалами. Наша цель — заменить заводской бесполезный кусок металла на качественный медный или алюминиевый радиатор с хорошим оребрением.

Шаг 1. Демонтаж старой системы

Аккуратно подденьте пластиковые защелки корпуса приставки с помощью медиатора или пластиковой лопатки. Извлеките материнскую плату. Отклейте старый радиатор. Очистите кристалл процессора от остатков высохшего клея или дешевой термопрокладки.

Для очистки контактов кристалла используйте исключительно изопропиловый спирт высокой чистоты (99.9%). Обычный медицинский этиловый спирт или водка содержат процент воды, которая медленно испаряется и может стать причиной коррозии или короткого замыкания под SMD-обвязкой чипа.

Шаг 2. Выбор термопасты и медной подложки

Для ТВ-приставок отлично подходят классические термопасты с высокой теплопроводностью (от 4–8 Вт/мК) вроде Arctic MX-4, Noctua NT-H1 или GD900. Категорически запрещено использовать жидкий металл. Он мгновенно разъест алюминиевые элементы платы и вызовет короткое замыкание при случайном попадании на контакты.

Часто расстояние между процессором и радиатором слишком велико. Вместо толстой термопрокладки (которая плохо проводит тепло) лучше использовать тонкую медную пластину (толщиной 0.5–1.0 мм). Нанесите тонкий слой термопасты на процессор, приложите медную пластинку, а сверху нанесите еще один тонкий слой термопасты.

Если вы решите использовать готовую силиконовую термопрокладку вместо меди, выбирайте дорогие брендовые варианты (например, Thermal Grizzly Minus Pad) с теплопроводностью не менее 8-12 Вт/мК. Бюджетные синие прокладки из Китая засыхают через пару месяцев эксплуатации и превращаются в теплоизолятор.

Шаг 3. Установка нового радиатора

Приклейте новый игольчатый алюминиевый радиатор. Его площадь должна быть максимальной, насколько позволяет свободное пространство внутри пластикового корпуса. Зафиксируйте радиатор по краям с помощью капли теплопроводящего клея или термоскотча.

---

Активное охлаждение: установка внешнего кулера на 5V

Если вы не хотите разбирать приставку, лишаться гарантии или заниматься пайкой, самым эффективным и простым решением станет активное воздушное охлаждение с помощью внешнего вентилятора.

Этот метод творит настоящие чудеса, снижая пиковую температуру процессора сразу на 20–25°C.

Пошаговая установка обдува:

Выбор вентилятора

Приобретите тихий кулер размером 80х80 мм или 120х120 мм, работающий от напряжения 5 Вольт. Такие вентиляторы изначально поставляются с готовым USB-кабелем.

Перфорация корпуса приставки

Для достижения максимального эффекта необходимо проделать вентиляционные отверстия в нижней части корпуса. Если направить вентилятор на глухую пластиковую крышку, охлаждаться будет только пластик, а процессор сбросит максимум 3–4°C.

• Выньте плату из корпуса приставки, чтобы не повредить ее сверлом.
• С помощью шуруповерта или дрели и сверла диаметром 2–3 мм проделайте аккуратную сетку отверстий в районе расположения процессора.
• Удалите все заусенцы на пластике с внутренней стороны, тщательно вычистите опилки и соберите приставку.

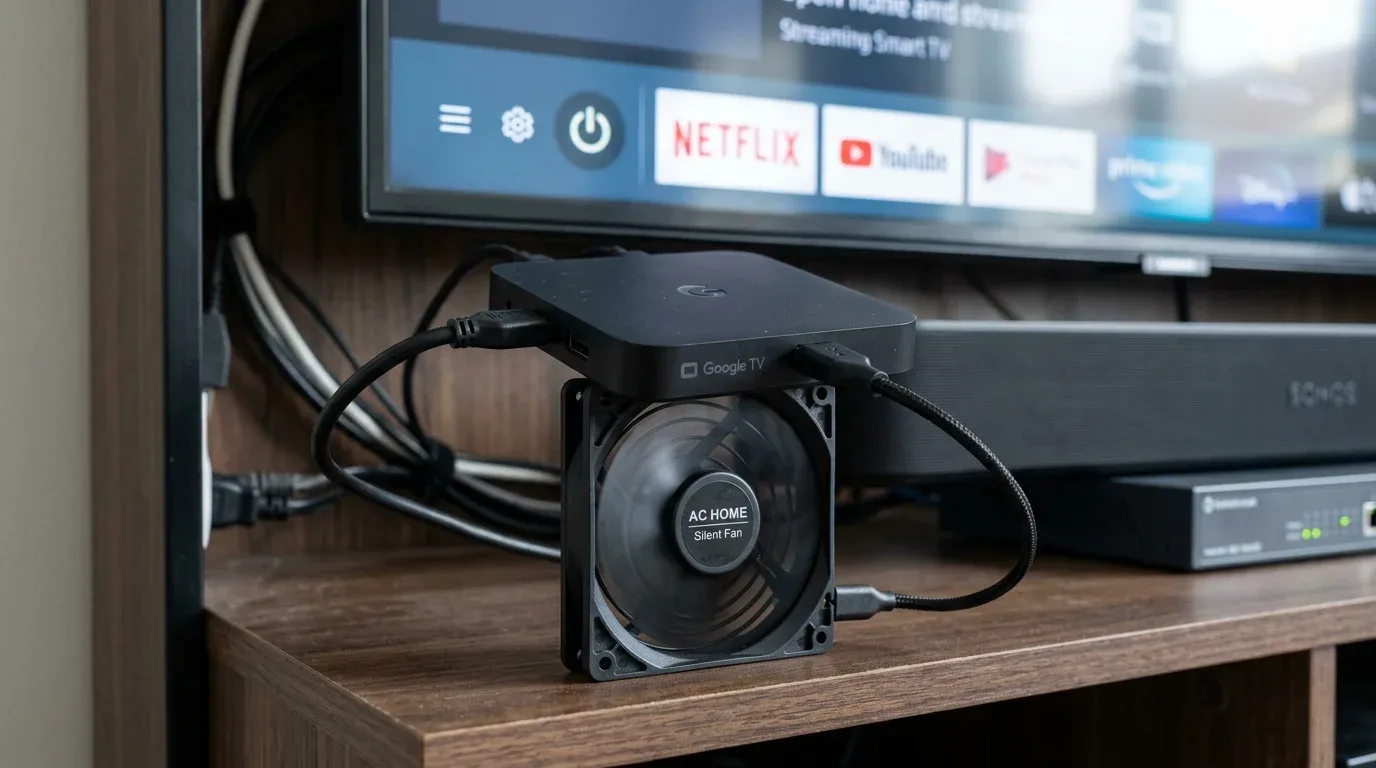

Размещение приставки и подключение

Положите кулер на тумбу так, чтобы поток воздуха был направлен вверх (нагнетание воздуха). Установите приставку непосредственно на вентилятор. Для улучшения притока воздуха можно приклеить к нижней крышке приставки более высокие резиновые ножки (высотой 5-8 мм).

Вставьте USB-кабель от вентилятора в свободный USB-порт приставки. Кулер будет автоматически запускаться при включении приставки и останавливаться, когда приставка уходит в спящий режим.

Этот способ отлично зарекомендовал себя для оптимизации работы недорогих ТВ-боксов, о прошивке и ускорении которых мы подробно рассказывали в инструкции по настройке Slimbox. Также сбои по питанию из-за перегрузки дешевых блоков питания внешними кулерами описаны в статье про проблемы со SberBox 2.

Заключение

Доработка охлаждения ТВ-приставки — это простая процедура, которая убережет ваше устройство от преждевременной поломки и избавит от раздражающих фризов при воспроизведении тяжелого контента. Для простых условий отлично подойдет внешний USB-кулер на 5V, а для максимального результата лучше провести полную замену термопасты и радиатора внутри корпуса.
