ТВ-стик за телевизором против ТВ-бокса: тест троттлинга
Аппаратный стресс-тест ТВ-стика за телевизором против ТВ-бокса на тумбе: замеры температур, троттлинг CPU под нагрузкой, влияние на Wi-Fi и способы охлаждения.
💡︎ Главные мысли статьи:
- В замкнутой нише за корпусом телевизора ТВ-стик попадает в тепловой мешок от матрицы и блока питания: температура SoC быстро превышает 88–92°C.
- При перегреве свыше 82°C планировщик ядра принудительно сбрасывает частоту процессора с 2.0 ГГц до 1.0 ГГц, вызывая потерю производительности до 44% (троттлинг) и рывки в 4K 60fps.
- Локальный нагрев выше 80°C дестабилизирует встроенный комбо-чип Wi-Fi/Bluetooth: начинаются задержки пульта и просадка скорости в iPerf3 со 190 до 35 Мбит/с.
- Вынос стика из горячей зоны на комплектном гибком HDMI-удлинителе всего на 10–15 см обеспечивает приток воздуха и снижает нагрев на 15–18°C без вмешательства в плату.
- 296 кинозалов BCU и 4K новинки
- Матч Премьер 50fps и архив 6 дней
- СБП (+20% бонус), карты РФ, МИР и ЕС
Главным аргументом в пользу покупки HDMI-стика всегда была скрытая установка: устройство вставляется прямо в порт телевизора и прячется за панелью. Однако законы термодинамики неумолимы: сверхкомпактный пластиковый корпус без вентиляционных отверстий, зажатый между горячей задней крышкой телевизора и стеной, попадает в экстремальные условия.
Через 20 минут просмотра 4K-фильма интерфейс начинает заикаться, звук отстает от картинки, голосовой пульт теряет отзывчивость, а плеер внезапно перезагружается. Чтобы выяснить масштабы перегрева, мы провели аппаратный стресс-тест двух устройств на чипсете Amlogic — ТВ-стика за телевизором и ТВ-бокса на открытой тумбе.
Если вы еще только выбираете форм-фактор, предварительно изучите наш базовый материал о том, что лучше выбрать: стик или бокс для ТВ.
1. Архитектура теплоотвода: почему ТВ-стик оказывается в ловушке
Главное отличие любого ТВ-стика от стационарной ТВ-приставки кроется в теплоемкости системы охлаждения:
- Внутренний объем корпуса: стандартный ТВ-бокс имеет объем 180–250 см³, вентиляционные прорези и массивную металлическую пластину-радиатор массой 45–80 граммов. ТВ-стик упакован в глухой пластиковый корпус объемом всего 18 см³.
- Тепловой экран вместо радиатора: из-за ограничений по весу тепло от кристалла SoC передается через термопрокладку толщиной 0.8 мм на жестяной экран радиомодулей, который быстро аккумулирует тепло и отдает его на внешний пластик.
- Эффект термомешка за экраном: современный телевизор с подсветкой Direct LED рассеивает от 90 до 160 Вт тепла. Задняя панель ТВ в области блока питания нагревается до 46–54°C.
- Отсутствие конвекции: расстояние от телевизора на настенном кронштейне VESA до стены составляет 3–5 см. Воздушная тяга в этой щели отсутствует, создавая застойный карман горячего воздуха.
2. Методика лабораторного стресс-теста
Для получения точных аппаратных данных мы собрали тестовый стенд на базе 55-дюймового 4K-телевизора на ультратонком настенном кронштейне (зазор до стены 40 мм).
В испытании участвовали:
- ТВ-стик: Xiaomi TV Stick 4K (SoC Amlogic S905Y4, 4 ядра Cortex-A35 2.0 ГГц, GPU Mali-G31 MP2, 2 ГБ ОЗУ LPDDR4, Google TV).
- ТВ-бокс: приставка на чипсете Amlogic S905Y4 с аналогичными ядрами Cortex-A35, установленная на деревянной тумбе в 30 см под телевизором.
Программа испытаний (25 минут):
- Простой (Idle): нахождение на домашнем экране в течение 10 минут.
- Стресс-нагрузка CPU: запуск приложения CPU Throttling Test (100 потоков, длительность 20 минут).
- Смешанная нагрузка: воспроизведение тестового файла 4K HDR10 (битрейт 85 Мбит/с, HEVC Main 10) в цикле.
- Сетевой замер (Wi-Fi): циклическое тестирование пропускной способности через утилиту
iPerf3на локальный сервер по Wi-Fi 5 ГГц.
Фиксация температур велась внутренними датчиками кристалла (/sys/class/thermal/thermal_zone0/temp), калиброванной термопарой K-типа на корпусе SoC и профессиональным тепловизором FLIR.
3. Результаты термометрии: замеры тепловизором
Тепловизионная съемка показала существенную разницу в формировании температурных градиентов:
ТВ-стик прямо в разъеме HDMI за телевизором
В простое стик прогрелся до 58°C за счет фоновой активности и тепла работающей матрицы. Через 12 минут стресс-теста температура поверхности корпуса достигла 69.4°C.
Показания кремниевого датчика SoC зафиксировали пиковую отметку 89.2°C, а на 18-й минуте произошел скачок до 91.8°C. Термопакет чипа исчерпал возможности теплоотвода, нагревая соседний разъем HDMI и штекер питания.
ТВ-стик на комплектном гибком удлинителе
Мы применили штатный гибкий кабель HDMI длиной 15 см, сместив стик в нижнюю часть под ТВ, куда поступает комнатный воздух (22.5°C). Максимальная температура ядра под той же 100% нагрузкой составила 73.6°C (снижение на 15.6°C), а пластик корпуса охладился до 52.8°C.
ТВ-бокс на открытой полке тумбы
Приставка на тумбе благодаря перфорации корпуса и радиатору показала стабильный термический баланс: в простое 43°C, а в пике длительного стресс-теста — не выше 63.4°C.

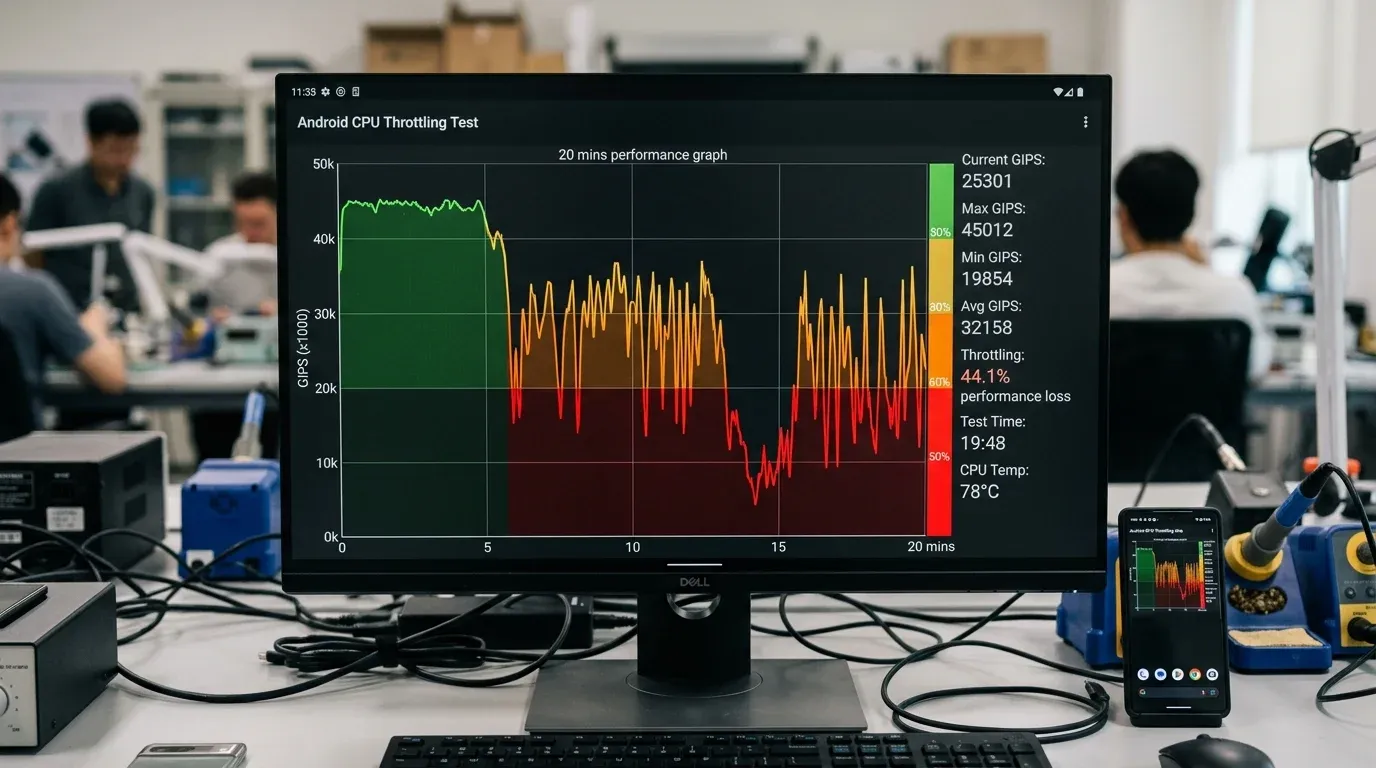

4. CPU Throttling Test: падение производительности на 44%
В микрокод чипов Amlogic зашит алгоритм защиты кремния от перегрева:
- Первые 4 минуты: процессор удерживает частоту 2004 МГц по всем ядрам (производительность 45 000 GIPS, зеленый график).
- 5-я минута (порог 82°C): драйвер термоконтроля активирует первый уровень троттлинга, снижая частоту до 1608 МГц.
- 8-я минута (порог 88°C): система входит в режим глубокого троттлинга со сбросом частот до 1000–1200 МГц и пропуском тактов.
- Итог 20 минут: средняя производительность упала до 25 300 GIPS, а пиковая просадка составила 44.1%.
Когда процессор теряет почти половину мощности, видеобуфер не успевает декодировать кадры 4K 60fps. Плеер сбрасывает кадры, вызывая рывки видео. Если в фоне работает движок торрентов, служба Low Memory Killer (LMK) выгружает его из памяти из-за нехватки ресурсов. Детальнее о решении таких сбоев на Xiaomi читайте в статье о решении проблем с перегревом и Wi-Fi в Xiaomi TV Stick 4K.
5. Влияние высокой температуры на Wi-Fi и Bluetooth
В ТВ-стиках радиочастотный тракт Wi-Fi 802.11ac и Bluetooth 5.0 распаян на одном чипе рядом с процессором под общим экраном.
Нагрев выше 80°C приводит к падению модуляции сигнала и потере пакетов:
# Диагностика потери пакетов и скачков задержки RTT при перегреве ТВ-стика
ping -c 50 192.168.1.1
--- 192.168.1.1 ping statistics ---
50 packets transmitted, 41 received, 18% packet loss, time 49120ms
rtt min/avg/max/mdev = 3.142/84.620/412.891/68.324 ms| Параметр работы | Стик холодный (45°C) | Стик горячий (89°C) | ТВ-бокс на тумбе (62°C) |
|---|---|---|---|
| Скорость iPerf3 (Wi-Fi 5 ГГц) | 192 Мбит/с | 38 Мбит/с | 224 Мбит/с |
| Потери пакетов (Packet Loss) | 0.0% | 18.2% | 0.0% |
| Задержка отклика пульта BT | 12–15 мс | 85–140 мс | 12 мс |
| Поток 4K HDR 80 Мбит/с | Без пауз | Буферизация раз в минуту | Стабильно |
Аналоговые цепи радиомодуля теряют чувствительность, передатчик переходит на низкие схемы модуляции, из-за чего скорость беспроводного линка падает в 4 раза. Ситуация усугубляется, если стик запитан от штатного порта USB телевизора с просадкой напряжения. Этот аспект мы подробно разобрали в материале по питанию ТВ-стика от USB телевизора против адаптера 220V.
6. Как защитить ТВ-стик от перегрева без разборки
Для нормализации температурного режима достаточно применить три проверенных шага:
1. Вынос на гибком HDMI-удлинителе
Не вставляйте стик непосредственно в порт телевизора. Используйте гибкий удлинитель HDMI длиной 15–20 см, опустив корпус устройства ниже нижнего края телевизора в зону свободной конвекции воздуха. Это снижает нагрев на 15–18°C.
2. Перевод системного интерфейса в 1080p
По умолчанию стики рендерят системный интерфейс в 4K, перегружая GPU Mali-G31. В меню Экран и звук -> Разрешение экрана выберите 1080p 60Hz. При этом аппаратный видеодекодер продолжит выводить фильмы в честном разрешении 4K HDR без лишней нагрузки на графический чип.
3. Отключение фоновых сервисов через ADB
Отключите неиспользуемые рекламные каналы Google для разгрузки процессора:
# Подключение к стику по сети и отключение фоновых рекомендаций
adb connect 192.168.1.145:5555
adb shell pm disable-user --user 0 com.google.android.tv.recommendationsДополнительные рекомендации по оптимизации памяти читайте в руководстве о том, как ускорить ТВ-стик Xiaomi и очистить память.
7. Сводная сравнительная таблица термотеста
| Измеряемый параметр | Стик в порту за экраном ТВ | Стик на гибком удлинителе | Стационарный ТВ-бокс |
|---|---|---|---|
| Пиковая температура SoC | 91.8 °C | 73.6 °C | 63.4 °C |
| Температура пластика корпуса | 69.4 °C | 52.8 °C | 41.2 °C |
| Сброс частот CPU (Троттлинг) | -44.1 % | -11.4 % | 0.0 % |
| Дропы кадров в 4K 60fps | 1 420 кадров | 18 кадров | 0 кадров |
| Объем корпуса устройства | 18 см³ | 18 см³ | 210 см³ |
| Масса штатного радиатора | 4 г (термоэкран) | 4 г (термоэкран) | 65 г (алюминий) |
| Отклик Bluetooth-пульта | Задержки, фризы | Плавный | Мгновенный |
8. Чек-лист оптимизации охлаждения ТВ-стика
- Подключен гибкий HDMI-удлинитель: стик выведен из ниши за телевизором в зону циркуляции воздуха.
- Использован внешний блок питания: плеер подключен к сетевому адаптеру 5V 2A, исключая просадки напряжения.
- Интерфейс переведен в 1080p: системная оболочка не перегружает GPU, сохраняя 4K в видеопотоке.
- Отключены фоновые рекомендации: удалена нагрузка от неиспользуемых системных служб.
- Очищен зазор за экраном: исключено скопление пыли возле вентиляционных решеток телевизора.
Официальный премиум-пакет от Шаровоз: 296 Кинозалов (все каналы BCU и новинки в 4K HDR), 116 каналов РФ, 92 Спортивных (Матч Премьер 50fps) и архив за 6 дней на любом Smart TV или приставке.
❓︎ Часто задаваемые вопросы (FAQ)
Какая температура считается нормальной для ТВ-стика под нагрузкой?
В режиме воспроизведения тяжелого потокового видео 4K нормальной считается температура SoC в пределах 68–76°C. Если температура поднимается выше 82°C, процессор начинает сбрасывать тактовые частоты (Thermal Throttling). Нагрев свыше 90°C критичен и приводит к аварийным перезагрузкам или циклическому бутлупу.
Почему ТВ-стик греется сильнее полноценного ТВ-бокса на той же платформе?
Объем корпуса ТВ-стика составляет всего 15–20 см³ против 150–250 см³ у приставки. В стиках отсутствует массивный алюминиевый радиатор, а тепло от кристалла отводится тонкой экранирующей пластиной. Кроме того, стик висит в застойной воздушной зоне позади работающего экрана, нагреваемого светодиодной подсветкой матрицы.
Поможет ли установка радиатора на корпус ТВ-стика?
Наклеивание внешних радиаторов на пластиковый корпус стика практически бесполезно, так как пластик обладает крайне низким коэффициентом теплопроводности. Гораздо эффективнее использовать гибкий удлинитель HDMI, вынести устройство вниз в зону свободной конвекции и перевести системный интерфейс в разрешение 1080p.
